정격전류와 차단전류의 차이점과 중요성

정격전류와 차단전류의 차이점과 중요성



1. 정격전류와 차단전류의 정의
  1) 정격전류 (Rated Current, 정격전류)
    - 전기 기기가 정상적으로 작동할 수 있는 최대 전류값
    - 장기간 지속적으로 흐를 수 있는 전류로, 과열이나 성능 저하 없이 기기가 안정적으로 동작할 수 있어야 함
    - 단위: A (Ampere)
    - 예: 차단기의 정격전류가 100A라면, 정상적으로 100A까지의 전류를 안전하게 흐르게 할 수 있음



  2) 차단전류 (Breaking Current, 차단용량)
    - 차단기가 회로에서 안전하게 차단할 수 있는 최대 전류값
    - 단락(Short Circuit)이나 사고 시 발생하는 매우 높은 전류를 안전하게 차단하는 능력을 의미함
    - 단위: kA (Kilo-Ampere)
    - 예: 차단기의 차단전류가 50kA라면, 사고 시 50,000A까지 안전하게 차단할 수 있음

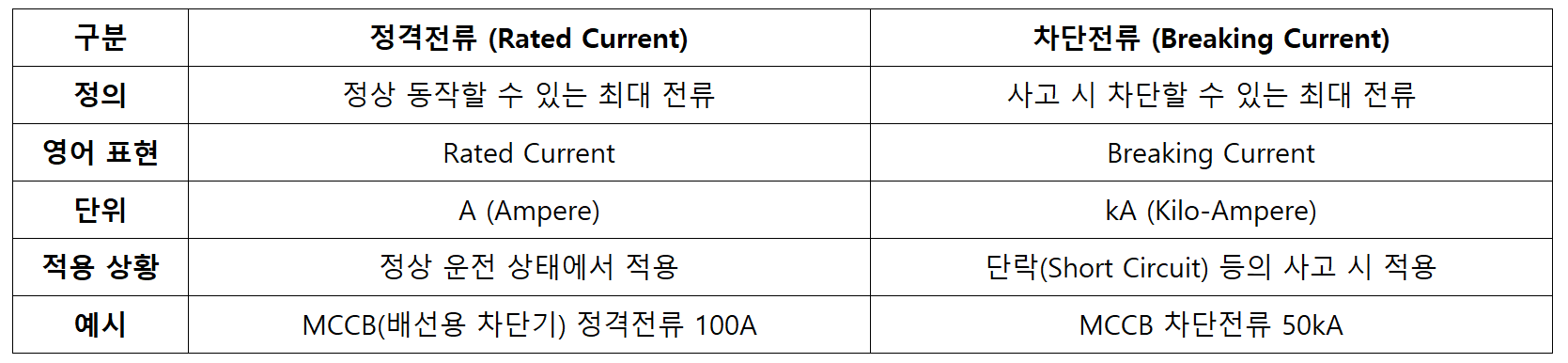

2. 정격전류와 차단전류의 차이 비교 테이블로 정리



3. 차단전류를 고려해야 하는 이유
  1) 차단전류를 고려하지 않으면 사고 발생 시 기기가 손상되거나, 화재 및 2차 사고로 이어질 수 있음

      따라서 차단기는 예상되는 최대 고장전류보다 높은 차단전류를 가져야 함

사고 전류(SC: Short Circuit Current)보다 낮은 차단전류를 가진 차단기를 사용할 경우
→ 차단기가 고장으로 인해 내부에서 폭발하거나 회로를 안전하게 차단하지 못함

적절한 차단전류를 가진 차단기를 사용할 경우
→ 사고 발생 시에도 전류를 신속하게 차단하여 장비 보호 및 화재 예방 가능



4. 정격전류 초과 시 발생하는 문제
  1) 과열 → 절연 열화로 인한 절연파괴
  2) 전압 강하 → 기기 오작동 가능성
  3) 전력 손실 증가 → 경제적 손실 발생



5. 결론
  1) 정격전류는 정상 상태에서 기기가 견딜 수 있는 최대 전류
  2) 차단전류는 사고 시 안전하게 차단할 수 있는 최대 전류
  3) 두 값을 올바르게 설정해야 장비 손상을 방지하고 안전한 전력 시스템 운영이 가능함
