연소 가능 농도 범위란? 산업에서 반드시 알아야 할 개념

연소 가능 농도 범위란? 산업에서 반드시 알아야 할 개념







1. 개요



  1) 가연성 가스가 공기 중 특정 농도 범위에 존재할 때만 연소가 일어날 수 있으며, 이를 연소 가능 농도 범위라고 함
  2) 이 범위는 물질별 특성에 따라 다르며, 연소 및 폭발 위험성을 평가하는 중요한 지표로 활용됨





2. 연소와 폭발의 개념

  1) 연소는 가연성 물질이 산소와 반응하여 열과 빛을 방출하는 화학 반응이며, 특정 조건이 충족될 때만 발생함
  2) 폭발은 이러한 연소 반응이 극도로 빠르게 진행되는 현상으로, 높은 압력과 급격한 화염 전파를 동반함
  3) 연소와 폭발 모두 가연성 가스의 농도가 일정한 범위 내에 있어야 가능함





3. 연소 반응의 화학적 원리

연소 반응은 가연성 물질이 산소와 결합하여 에너지를 방출하는 과정이며, 기본적으로 다음과 같은 화학 반응식으로 나타낼 수 있음

  1) 메탄 연소: CH₄ + 2O₂ → CO₂ + 2H₂O + 에너지

  2) 프로판 연소: C₃H₈ + 5O₂ → 3CO₂ + 4H₂O + 에너지

이러한 반응은 특정한 온도와 압력 조건에서 활성화되며, 점화원이 존재해야 함





4. 연소 하한계, 연소상한계 그리고 폭발 하한계, 폭발 상한계

  1) 연소 하한계 (LFL, Lower Flammable Limit)
    - 가연성 가스나 증기가 공기 중에서 연소를 일으킬 수 있는 최소 농도
    - 이 농도보다 낮으면 가스가 너무 희석되어 점화원이 있어도 연소가 발생하지 않음
    - 연소가 가능한 범위의 하한선을 의미



  2) 연소 상한계 (UFL, Upper Flammable Limit)
    - 가연성 가스나 증기가 공기 중에서 연소를 일으킬 수 있는 최대 농도
    - 이 농도보다 높으면 가스가 너무 짙어 산소가 부족해 연소가 일어나지 않음
    - 연소가 가능한 범위의 상한선을 의미



  3) 폭발 하한계 (LEL, Lower Explosive Limit)
    - 가연성 가스가 공기 중에서 폭발을 일으킬 수 있는 최소 농도
    - 연소 하한계(LFL)와 동일한 개념으로 사용되며, LFL과 같은 값을 가짐
    - 이보다 낮으면 혼합물이 너무 희박하여 폭발하지 않음



  4) 폭발 상한계 (UEL, Upper Explosive Limit)
    - 가연성 가스가 공기 중에서 폭발을 일으킬 수 있는 최대 농도
    - 연소 상한계(UFL)와 동일한 개념으로 사용되며, UFL과 같은 값을 가짐
    - 이보다 높으면 산소 부족으로 인해 폭발이 발생하지 않음



  5) 정리

    - 가연성 가스의 농도가 연소 하한계(LFL, LEL)와 연소 상한계(UFL, UEL) 사이에 있을 때 점화원이 존재하면 연소

      또는 폭발이 발생할 수 있음.





5. 연소 가능 농도 범위



연소 가능 농도 범위는 UFL - LFL 값(연소범위 폭)으로 특정 가스의 위험성을 평가하는 데 중요한 의미가 있음

  1) 연소범위가 넓을수록 위험성이 높음
    - 연소범위 폭이 넓은 가스(예: 수소, 아세틸렌, 산화에틸렌)는 다양한 농도에서 연소할 수 있어 화재·폭발 위험이 높음
  - 반대로 연소범위가 좁은 가스(예: 톨루엔, 헥산)는 특정한 농도에서만 연소가 가능하므로 상대적으로 덜 위험함

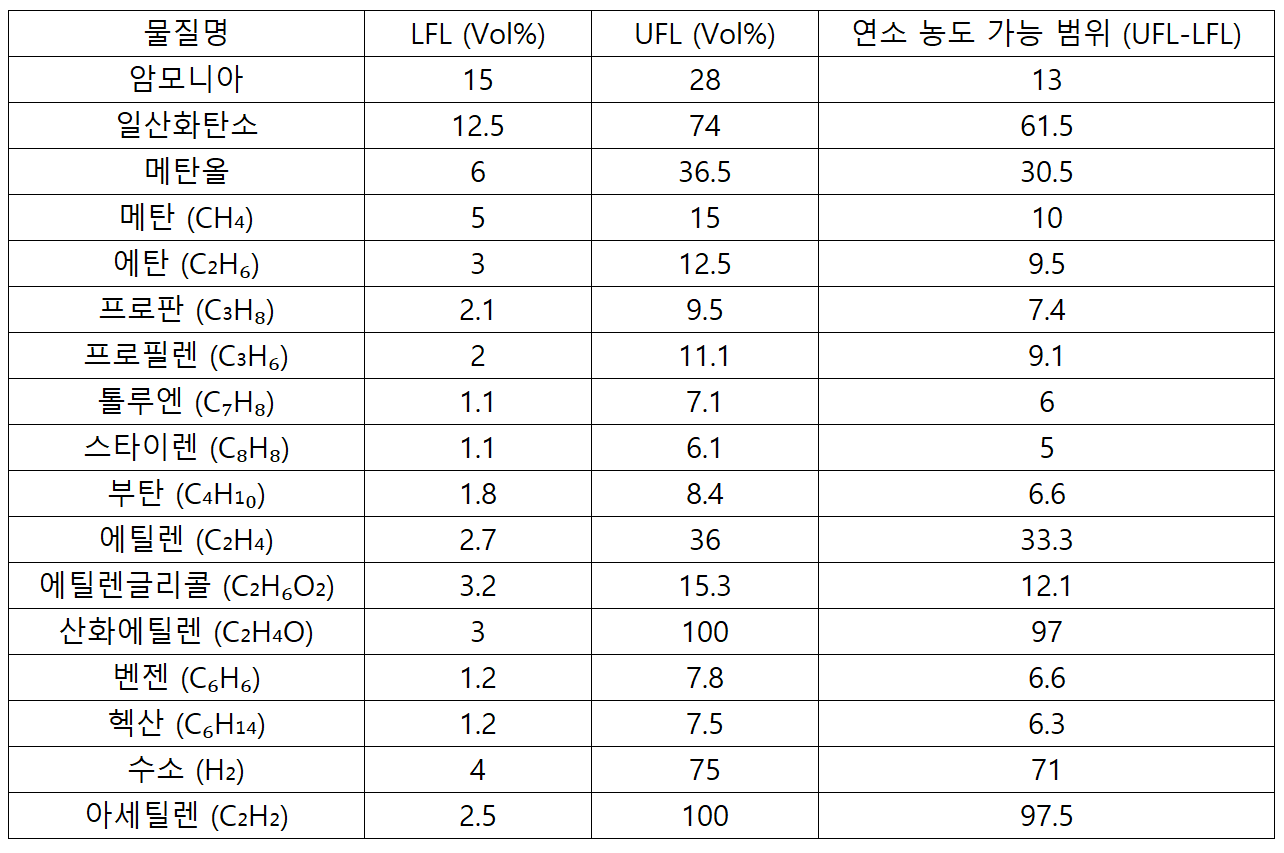

  2) 예시
    - 수소 (H₂): 75.0% - 4.0% = 71.0% (매우 넓음, 폭발 위험 큼)
    - 에틸렌 (C₂H₄): 36.0% - 2.7% = 33.3% (넓음, 위험성 있음)
    - 톨루엔 (C₇H₈): 7.1% - 1.1% = 6.0% (좁음, 상대적으로 위험성 낮음)



6. 연소 가능 범위에 영향을 미치는 요소

  1) 산소 농도
    - 공기 중 산소 농도가 증가하면 폭발 하한 농도(LFL)에는 큰 영향을 미치지 않으나,

      연소 상한 농도(UFL)는 증가하여 연소 가능 범위가 넓어짐
    - 순수한 산소 환경에서는 연소 속도가 급격히 증가하고 폭발 가능성이 커짐

  2) 불활성 가스 첨가
    - 질소, 이산화탄소와 같은 불활성 가스를 추가하면 폭발 하한 농도(LFL)는 다소 상승하지만, 연소 상한 농도(UFL)는

      크게 감소하여 연소 가능 범위가 축소됨
    - 이는 불활성 가스가 산소 농도를 희석하여 연소 반응을 억제하기 때문임

  3) 압력 변화
    - 압력이 증가하면 폭발 하한 농도(LFL)에는 거의 영향을 주지 않지만, 연소 상한 농도(UFL)는 크게 상승하여

      연소 가능 범위가 넓어짐
    - 높은 압력 상태에서는 가연성 가스 분자가 밀집되어 연소가 쉽게 진행됨

  4) 온도 변화
    - 온도가 상승하면 폭발 하한 농도(LFL)는 낮아지고 연소 상한 농도(UFL)는 증가하여 연소 가능 범위가 확장됨
    - 일반적으로 온도가 100도 상승할 때마다 연소 하한 농도(LFL)는 8% 감소하고 연소 상한 농도(UFL)는 8% 증가하는

      경향이 있음
    - 높은 온도에서는 가연성 물질이 쉽게 기화하여 연소 가능성이 증가함





7. 산업별 연소 및 폭발 위험 관리

  1) 석유화학 산업
    - 원유 정제 및 석유 제품 생산 공정에서 가연성 가스가 다량 사용되므로, 연소 가능 범위를 벗어나도록

      지속적인 모니터링이 필요함
    - 폭발 방지 시스템을 갖춘 방폭 지역 운영이 필수적임

  2) 제약 및 화학 공정
    - 특정 화학 반응에서 발생하는 가연성 증기 및 기체를 안전하게 배출해야 하며, 불활성 가스를 활용한

      산소 농도 조절이 필요함

  3) 반도체 및 전자 산업
    - 반도체 제조 공정에서는 인화성 가스를 사용하므로 정전기 방지를 위한 접지 시스템과 안전 장치가 필수적임





8. 연소 위험성 관리 및 예방 조치

산업 현장에서 연소 및 폭발 위험을 줄이기 위해 다양한 안전 조치를 시행함

  1) 가연성 가스 농도 모니터링

    - 센서를 이용해 연소 가능 범위를 벗어나도록 지속적인 감시 실시

  2) 불활성 가스 활용

    - 산소 농도를 조절하여 연소 반응을 억제

  3) 방폭 설비 도입

    - 방폭형 전기 장비와 시설을 사용하여 폭발 가능성 최소화

  4) 온도 및 압력 조절

    - 공정 운영 시 적절한 온도와 압력을 유지하여 연소 가능 범위에서 벗어나도록 함

  5) 점화원 제거

    - 전기 스파크 및 정전기 방지를 위한 접지 작업 수행





9. 연소와 폭발 사고 사례

  1) 화학 공장에서의 가스 폭발 사고
    - 연소 가능 범위를 벗어난 농도를 유지하지 못하여 점화원과 결합하면서 폭발 발생
    - 사고 예방을 위한 지속적인 농도 모니터링과 안전 조치 필요

  2) 저장 탱크 내 가연성 증기 축적
    - 밀폐된 공간에서 가연성 증기가 누적되면서 연소 가능 농도 범위를 형성하여 폭발 사고 발생
    - 적절한 환기 및 불활성 가스 주입이 요구됨

  3) 정유 공장의 정전기 폭발 사례
    - 연료 탱크에서 액체가 흐르는 과정에서 정전기가 발생하여 가연성 가스가 점화됨
    - 정전기 방지를 위한 접지 및 방폭 조치가 필요함





10. 결론

  1) 연소 및 폭발은 특정 농도 범위에서만 발생하며, 이 범위는 다양한 요인에 의해 영향을 받음
  2) 산소 농도, 불활성 가스 사용, 압력 및 온도 변화가 연소 가능 범위를 변화시키는 주요 요소로 작용함
  3) 산업 현장에서 이러한 요인들을 효과적으로 관리하면 연소 및 폭발 사고를 예방하고 안전한 작업 환경을 조성할 수

      있음
