인버터와 소프트스타터의 차이점과 장단점 비교

인버터와 소프트스타터의 차이점과 선택 기준 완벽 정리









1. 인버터와 소프트스타터의 개념 및 정의

(1) 인버터(Inverter)란?
  - 전동기의 속도 및 토크를 가변적으로 조정할 수 있어 에너지 절감 효과가 뛰어남

  - 인버터는 교류(AC) 전원을 직류(DC)로 변환한 후 다시 원하는 주파수의 교류로 변환하여 전동기를 제어하는 장치임

  - 주로 펌프, 팬, 컨베이어 등의 부하에서 속도 조절이 필요한 경우 사용됨

(2) 소프트스타터(Soft Starter)란?
  - 소프트스타터는 주로 대용량 전동기에 사용되며, 펌프, 압축기, 컨베이어 시스템 등 다양한 산업 장비의

    급격한 시동으로 인한 장비 손상을 방지하는 역할을 함
  - 전원 전압을 서서히 증가시키며 전동기가 급격히 기동하는 것을 방지하여 기계적 충격과 전기적 과부하를

    줄이는 역할을 함

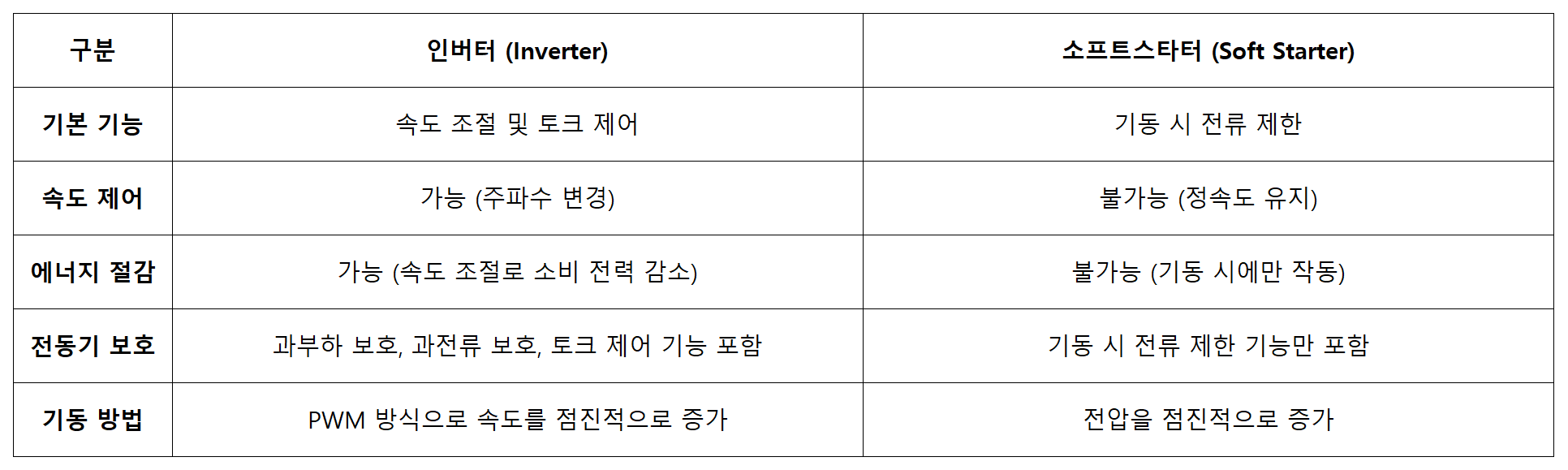

2. 인버터와 소프트스타터의 주요 차이점











3. 인버터와 소프트스타터의 작동 원리

(1) 인버터의 작동 원리
  - AC-DC 변환 : 입력된 교류(AC)를 직류(DC)로 변환
  - DC-AC 변환 : 변환된 직류(DC)를 다시 주파수를 가변할 수 있는 교류(AC)로 변환
  - 주파수를 조절하여 전동기의 속도를 변화시킴
  - 속도와 토크를 필요에 따라 조절할 수 있어 에너지 절감 및 부하에 적합한 운전이 가능

(2) 소프트스타터의 작동 원리
  - 초기 기동 시 전압을 낮게 공급하여 기동 전류를 제한
  - 점진적으로 전압을 증가시켜 전동기를 서서히 정상 속도로 가동
  - 특정한 설정 값에 도달하면 소프트스타터는 우회(Bypass)되며, 전동기가 직접 전원과 연결되어 동작
  - 전동기 운전 중에는 개입하지 않으며, 기동 시 충격을 줄이는 역할만 수행









4. 인버터와 소프트스타터의 장점 및 단점

(1) 인버터의 장점
  - 속도 조절 가능 : 전동기의 속도를 자유롭게 조절하여 다양한 부하에 적합
  - 에너지 절감 효과 : 필요에 따라 속도를 조정하여 불필요한 전력 소비를 줄일 수 있음
  - 전동기 보호 기능 제공 : 과부하, 과전류, 과열 보호 등의 기능 포함



(2) 인버터의 단점
  - 설치 및 초기 비용이 높음 : 소프트스타터에 비해 가격이 비싸고, 제어 시스템이 복잡함
  - 고조파 발생 가능성 : PWM(Pulse Width Modulation) 방식으로 인해 고조파 전류가 발생할 수 있으며,

    이를 방지하기 위한 필터가 필요할 수 있음
  - 유지보수가 복잡 : 다양한 전자 부품이 포함되어 있어 고장 발생 시 수리가 어려울 수 있음



(3) 소프트스타터의 장점
  - 설치 비용이 저렴 : 인버터보다 저렴하며, 간단한 구조로 유지보수가 쉬움
  - 전동기 보호 기능 제공 : 기동 시 전류 제한을 통해 기계적 및 전기적 충격을 최소화
  - 전기 설비 보호 : 기동 시 높은 돌입 전류를 방지하여 배전망에 가해지는 부담을 줄임



(4) 소프트스타터의 단점
  - 속도 조절 불가능 : 정상 운전 시에는 속도를 조절할 수 없으며, 단순히 기동 전류를 제한하는 역할만 수행
  - 에너지 절감 효과 부족 : 운전 중 속도를 조절할 수 없어 인버터처럼 에너지를 절감하는 효과가 크지 않음
  - 우회 동작 필요 : 정상 운전 시에는 소프트스타터가 우회(Bypass)되므로 운전 중 추가적인 제어 기능이 없음









5. 인버터와 소프트스타터의 활용 사례



(1) 인버터 사용 사례
  - HVAC 시스템 : 공조 장치에서 팬 및 펌프의 속도를 제어하여 에너지를 절감
  - 컨베이어 시스템 : 부하에 따라 속도를 조절하여 효율적으로 운전
  - 양수 펌프 : 수위 변화에 따라 펌프 속도를 제어하여 적절한 양의 물을 공급
  - 크레인 및 호이스트 : 부드러운 가속 및 감속이 필요한 곳에 사용



(2) 소프트스타터 사용 사례
  - 대형 펌프 : 급격한 기동이 배관 시스템에 충격을 주는 것을 방지
  - 압축기 : 전동기의 급격한 기동을 방지하여 기계적 부하 감소
  - 컨베이어 시스템 : 초기 기동 시 부드럽게 동작하도록 설정하여 제품 손상을 방지
  - 대형 모터 : 발전소 및 공장에서 대용량 모터의 기동을 부드럽게 조절









6. 인버터와 소프트스타터 선택 기준



(1) 속도 제어가 필요한가?
  - 필요하면 → 인버터
  - 불필요하면 → 소프트스타터



(2) 에너지 절감이 중요한가?
  - 중요하면 → 인버터
  - 중요하지 않다면 → 소프트스타터



(3) 설치 및 유지보수 비용을 고려해야 하는가?
  - 낮은 비용이 중요하다면 → 소프트스타터
  - 고급 제어가 필요하면 → 인버터



(4) 기동 시 전류 충격이 문제가 되는가?
  - 기동 시 충격만 줄이면 되는 경우 → 소프트스타터
  - 전반적인 운전 효율을 고려해야 하는 경우 → 인버터









7. 결론

  - 인버터와 소프트스타터는 모두 전동기의 기동과 운전에 도움을 주는 장치이지만, 목적과 기능이 다름.
  - 인버터는 속도 조절과 에너지 절감이 필요한 시스템에 적합하며, 다양한 부하 특성에 맞춰 사용할 수 있음
  - 소프트스타터는 전동기의 초기 기동 시 충격을 줄이고 보호하는 역할을 하며,

    일반적으로 가격이 저렴하고 유지보수가 용이함
