a접점과 b접점의 차이와 활용 방법

a접점과 b접점의 차이와 활용 방법







a접점 (arbeit contact)



1) 정의
  - a접점은 특정 조건이 충족되었을 때 연결(ON)되는 접점으로, 보통 메이크 접점(Make Contact) 또는

    상개 접점(NO, Normally Open Contact)이라고 한다

2) 특징
  - 일반적으로 접점이 열려(OFF) 있으며, 외부의 힘이나 신호가 작용하면 닫혀(ON) 전류가 흐르게 된다
  - 전기 회로에서 스위치, 릴레이, 접촉기 등의 구성 요소로 사용되며, 기기 동작을 제어하는 데 중요한 역할을 한다

  - 명칭을 표기할 때 반드시 소문자 ‘a’로 표기해야 한다



3) 기호 표현
  - a접점은 회로도에서 명확한 구분을 위해 특정한 기호로 표시되며, 일반적으로 개방된 형태의 선으로 표현된다





b접점 (break contact)



1) 정의
  - b접점은 기본적으로 연결된 상태(ON)를 유지하다가 특정 조건에서 차단(OFF)되는 접점이다.

  - 이를 브레이크 접점(Break Contact) 또는 상폐 접점(NC, Normally Closed Contact)이라고 한다

2) 특징
  - 평소에는 닫혀(ON) 있는 상태이며, 외부의 힘이나 신호가 작용하면 열려(OFF) 전류가 차단된다
  - 안전 시스템이나 보호 장치에서 자주 사용되며, 회로 차단 기능을 수행하는 데 유용하다
  - 명칭을 표기할 때 반드시 소문자 ‘b’로 표기해야 한다



3) 기호 표현
  - b접점의 회로 기호는 일반적으로 닫힌 형태의 선으로 표현되며, 전기적 동작 원리를 쉽게 이해할 수 있도록 설계된다

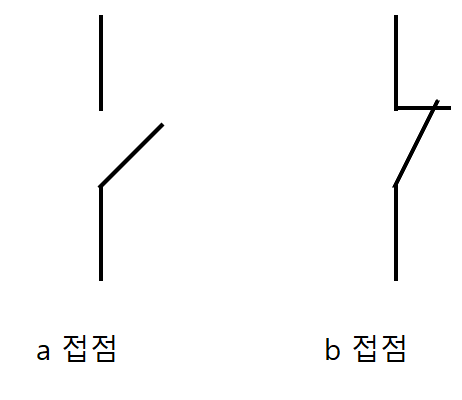

a접점과 b접점 Symbol









a접점 (arbeit contact) 사용 사례 및 적용 기준



a접점은 외부 신호에 의해 ON 상태가 되어야 하는 경우에 주로 사용된다. 즉, 특정 동작이 발생했을 때 전류가 흐르도록 하는 역할을 한다. 이러한 특성으로 인해 다음과 같은 상황에서 활용된다

1) 기기 동작을 시작할 때 사용
  - 모터, 전등, 히터 등 특정 장치를 작동시키기 위해 사용된다
  - 예: 버튼을 눌렀을 때 모터가 회전하는 경우



2) 릴레이 또는 접촉기에서 부하의 동작 신호로 사용
  - 릴레이 또는 접촉기의 주 접점으로 사용되어 특정 조건에서 전원이 공급되도록 한다
  - 예: PLC에서 특정 신호를 받았을 때 장비가 작동하도록 설정



3) 자동화 시스템에서 출력 신호로 활용
  - 특정 조건이 만족되었을 때 장치가 동작하도록 하는 트리거 역할을 한다
  - 예: 온도 센서가 설정 온도를 초과하면 냉각팬이 작동하도록 하는 회로에서 사용



4) 알람 및 경보 시스템에서 사용
  - 특정 조건이 발생하면 경고음을 울리거나 경고등을 켜는 역할을 수행
  - 예: 비상 정지 버튼을 눌렀을 때 사이렌이 울리도록 설정







b 접점 (break contact) 사용 사례 및 적용 기준



b접점은 기본적으로 전원이 공급되는 상태를 유지하다가 특정 신호가 들어오면 OFF 상태가 되어야 하는 경우에 사용된다. 즉, 전기적 보호 및 차단 기능을 수행하는 역할을 한다

1) 비상 정지 및 보호 기능에 사용
  - 평소에는 전류가 흐르다가, 특정 조건에서 회로를 차단하여 사고를 방지
  - 예: 비상 정지 버튼을 누르면 기계 작동이 멈추도록 설계



2) 과부하 보호 시스템에서 사용
  - 전류 과부하가 발생하면 자동으로 회로를 차단하는 역할
  - 예: 과부하 차단기에서 설정 전류를 초과하면 접점이 열려(OFF) 전류를 차단



3) 기기 오작동 방지를 위한 인터록(Interlock) 기능으로 활용
  - 특정 조건에서 기기가 잘못 동작하는 것을 방지하기 위해 사용
  - 예: A 장비가 동작 중이면 B 장비가 작동하지 않도록 설계



4) 센서 및 안전 스위치에서 활용
  - 특정 조건에서 회로를 차단하는 역할을 하여 안전성을 높임
  - 예: 기계 커버가 열리면 장비가 자동으로 정지하도록 설계
