Conduit Pipe Body 역할의 중요성: 전선 포설을 어떻게 도울까?

Conduit Pipe Body 역할의 중요성: 전선 포설을 어떻게 도울까?



■ 개요
Conduit pipe body는 전선이 지나가는 Conduit Pipe의 기능성을 높이고 작업의 용이성을 더해주는 부품입니다.

이 부품은 전선의 효율적인 설치와 유지보수를 돕기 위해 사용되며, 다양한 설치 상황에서 유용합니다.

특히 긴 Conduit Pipe 설치, 배수 문제 해결, 방향 전환 시 중요한 역할을 합니다.

이번 글에서는 Conduit pipe body의 주요 사용처와 설치 목적을 구체적으로 설명하겠습니다.

■  사용처
1. 긴 Conduit Pipe 설치 시 포설 용이성
긴 Conduit Pipe에 전선을 일괄적으로 포설하는 일은 상당히 어렵습니다.

전선이 꼬이거나 손상될 위험이 있을 뿐만 아니라 많은 시간과 노력이 필요합니다.

Conduit pipe body는 중간 지점에 설치되어 전선을 구간별로 포설할 수 있게 해줍니다.

이렇게 하면 긴 거리를 한 번에 포설하지 않아도 되어 작업이 훨씬 더 용이해지고,

전선 손상이나 꼬임을 방지할 수 있습니다. 따라서, 작업 시간을 단축하고 효율성을 높이는 데 크게 기여합니다.

2. 빗물 유입 방지 및 배수
Conduit Pipe는 일반적으로 외부 환경으로부터 보호되도록 설계되지만, 잘못된 설치나 오래된 사용으로 인해 구멍이 생길 수 있습니다.

이러한 구멍을 통해 빗물이 유입되면 전선의 안전성에 문제가 생기고 전기 시스템이 위험에 처할 수 있습니다.

이를 해결하기 위해, Conduit pipe body 하단에 Drain plug를 설치하여 내부에 유입된 물을 배출할 수 있습니다.

Drain plug는 Conduit Pipe의 밀폐성을 유지하면서도 물이 쌓이지 않도록 하여, 전기적 문제를 예방합니다.



[Conduit pipe body로 Conduit pipe 루트를 변경했고, Drain plug 설치 적용]

[Drain Plug 관련 작성했던 블로그 참고 바랍니다.]

https://engineer125.tistory.com/47

3. Conduit Pipe 루트 변경 시 사용
Conduit Pipe를 설치할 때 종종 경로를 변경해야 할 상황이 발생합니다.

Conduit pipe를 휘게 하여 방향을 바꿀 수도 있지만, 복잡한 각도로 전환할 때는 Conduit pipe body를 설치하는 것이 더 효율적입니다. 이를 통해 전선관을 쉽게 꺾을 수 있으며, 복잡한 작업 없이도 Conduit Pipe의 방향 전환이 가능해집니다.

이는 설치 과정의 편리성을 높이고 작업을 간소화합니다.

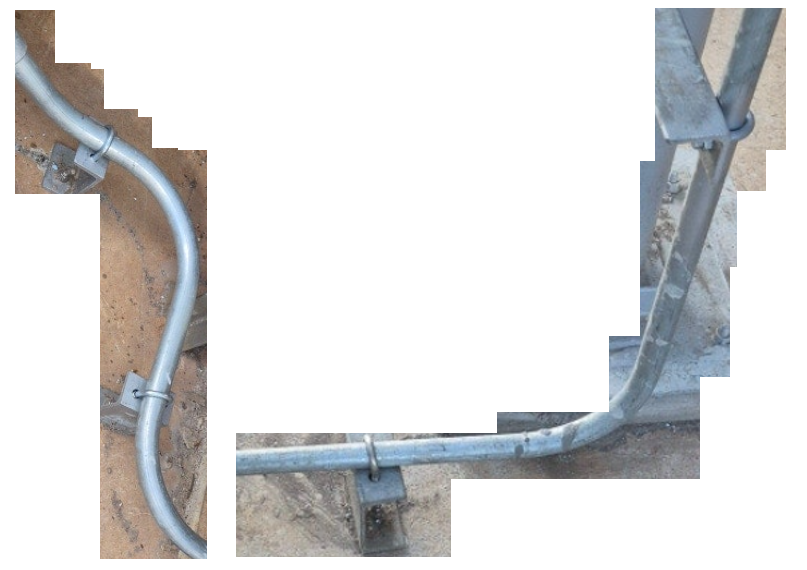

[Conduit pipe를 휘게 하여 루트를 변경한 사진]



[아래 부분은 Conduit pipe를 휘게 했는데, 위에는 작업 편의성을 위해 Conduit pipe body를 사용]

■  결론
Conduit pipe body는 필수 부품은 아니지만, 작업 효율을 크게 높일 수 있는 중요한 요소입니다.

긴 Conduit Pipe 설치 시 전선 포설을 더 쉽고 안전하게 하며, 빗물 유입을 방지하고 전기적 안전성을 높입니다.

또한, 간단하게 전선관 방향을 변경할 수 있게 하여 전체 설치 과정을 간소화합니다.

이러한 이유로 Conduit pipe body는 다양한 설치 환경에서 효율적이고 신뢰성 있는 전선관 시스템 구축에 필수적인 역할을 합니다.
