Lighting(LED, 전등) 설치 전에 꼭 알아야 할 사항들

Lighting(LED, 전등) 설치 전에 꼭 알아야 할 사항들



1. Cable Spec'

  1) Cable Type : TFR CV (Outdoor) / HFIX (Indoor)

  2) Cable / Conduit Size

      - 상기 Table은 Conduit Pipe 22mm Size라면 2.5SQ 9가닥 or 4.0SQ 7가닥 or 6.0SQ 5가닥 or 10SQ 3가닥

        들어갈 수 있다는 것입니다.

      - Ceiling Type(천장 부착 Type) 또는 Vibration Area의 경우 Flexible Conduit 사용하기도 함



2. 방폭 여부

  1) 방폭 도면을 확인한 뒤 방폭 지역에 설치되는 Lighting의 경우 방폭 Type으로 적용해야 함



3. Lighting Type

  1) Ceiling Type : 천장에 부착시키는 Type

  2) Pole Mounted Type : 가로등이라고 생각하시면 됩니다.

  3) Bracket Type : 벽에 고정시키는 Type



4. Lighting 전원 공급은?

  1) 전원 공급이 차단될 경우 전원 공급이 필요한 설비 중 하나는 Lighting이 됩니다. Lighting에 불이 켜져야 작업자들이

      안전하게 이동할 수 있기 때문입니다. 그러기 때문에 Lighting은 Emer' 전원으로 공급하게 됩니다.

  2) 예전에는 Lighting 전원 공급을 일부는 Normal 전원으로 일부는 Emer' 전원으로 주기도 했는데요

    사실 Lighting 전체 부하 용량은 많이 차지하지 않기 때문에 최근에는 모두 Emer' 전원으로 공급 받고 있습니다.



5. 도면에 표시되어야 할 사항들

  1) Lighting 및 Switch 설치 위치

      - 지면에서 Lighting Switch의 Top 또는 Center까지 높이

      - 각 Area에 설치해야 할 Lighting 위치 표시

      - Lighting Panel No.

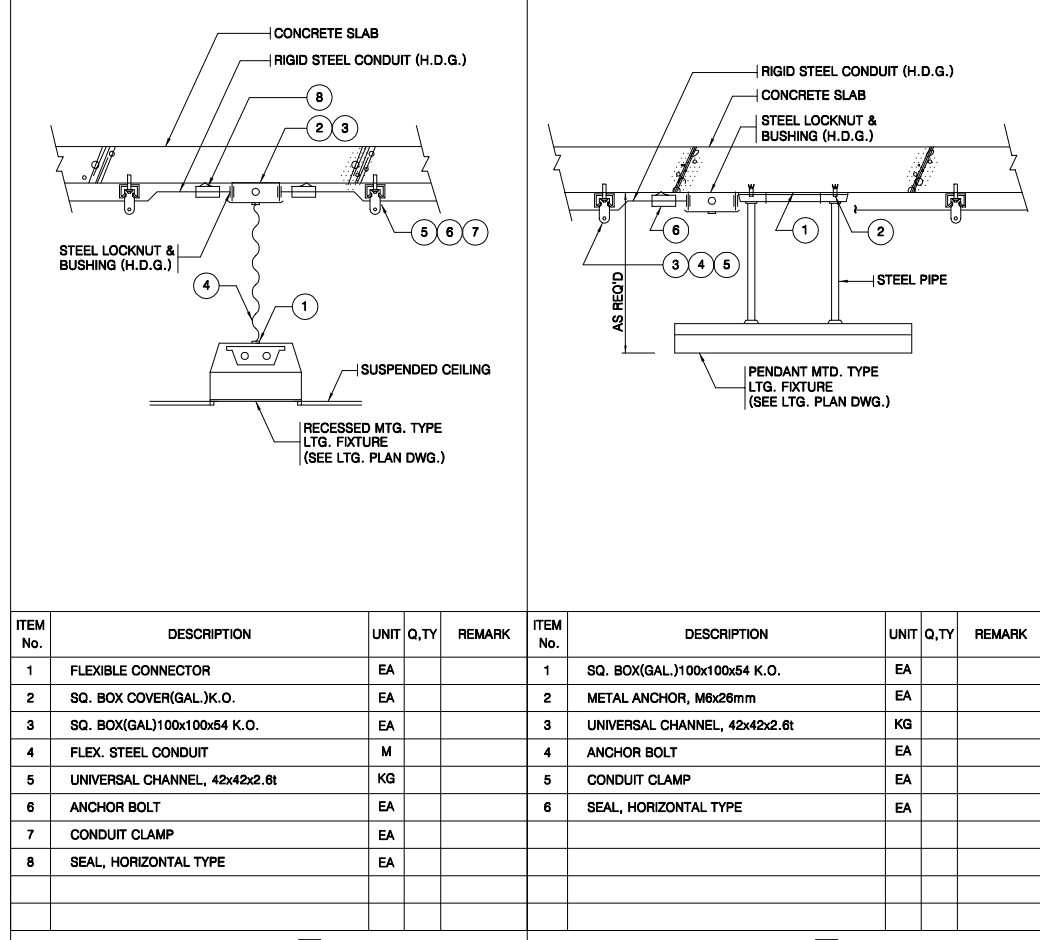

  2) Lighting 설치 방법

    - Typical Installation Detail 도면 참고

  3) Lighting Type 별 Symbol

  4) Lighting Fixture Schedule (아래 참고)
