60Hz와 50Hz의 차이, 전기 설비에 미치는 영향

60Hz와 50Hz의 차이, 전기 설비에 미치는 영향

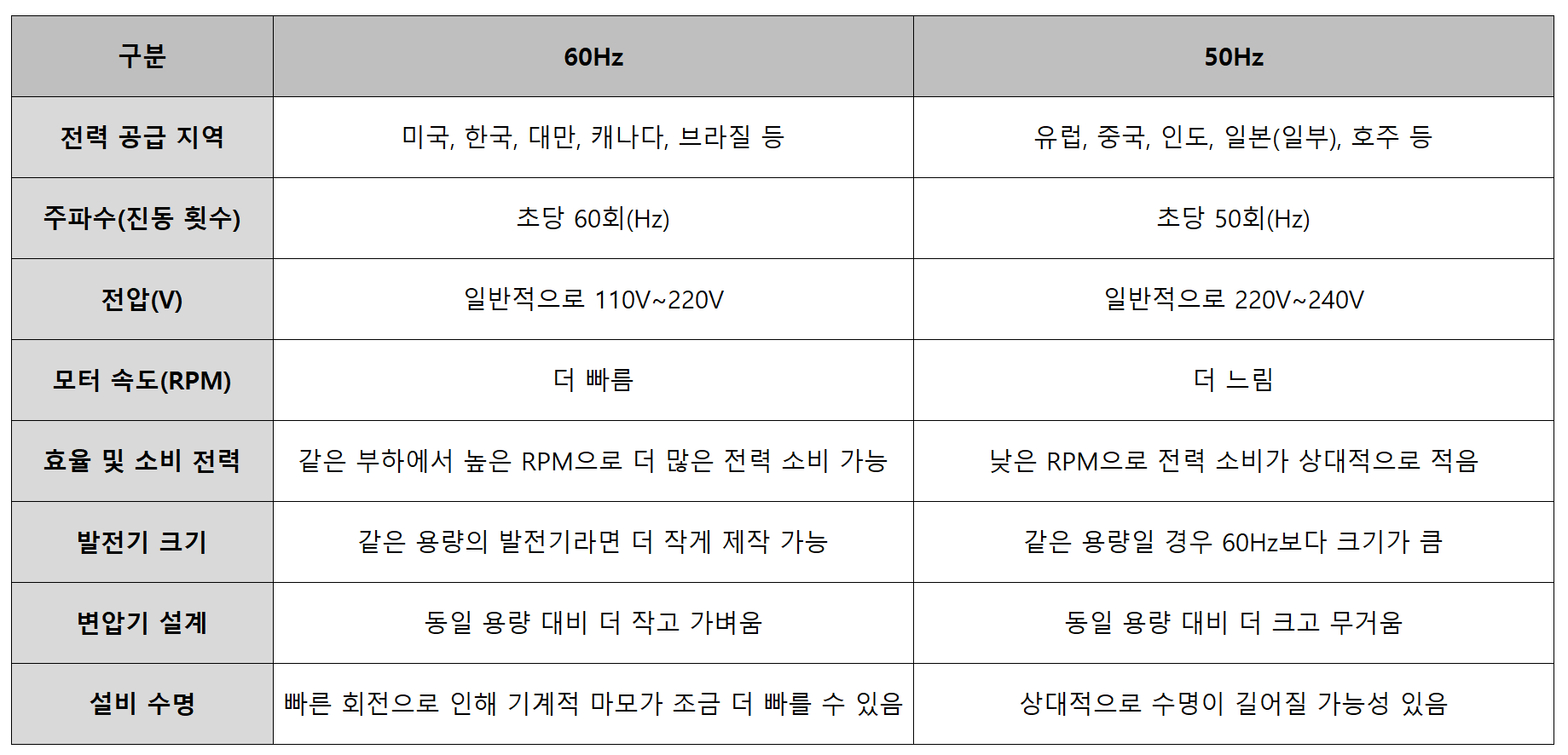

1. 60Hz와 50Hz의 주요 차이점













2. 전력 시스템에서의 차이



1) 모터 및 회전기기 속도 차이
  - 모터 속도는 일반적으로 다음 공식으로 계산됨
  - 속도(RPM) = (주파수 × 120) / 극수(Pole Number)
  - 따라서 60Hz 전력 시스템에서 모터의 회전 속도(RPM)가 더 빠르다.
  - 예를 들어, 2극(2-Pole) 모터의 경우
    → 60Hz 시스템: 3,600 RPM
    → 50Hz 시스템: 3,000 RPM
  - 즉, 60Hz 모터는 50Hz 모터보다 약 20% 더 빠르게 회전한다.

2) 전기기기 설계 차이
  - 같은 전압에서도 60Hz 기기는 50Hz 기기보다 전류가 낮게 흐를 가능성이 높다.
  - 50Hz는 주파수가 낮기 때문에 같은 전력을 공급하기 위해서는 변압기와 발전기의 크기가 더 커져야 함.
  - 반면, 60Hz는 동일한 전력을 더 작은 크기로 설계 가능하므로 변압기와 발전기가 작아질 수 있다.



3) 전력 손실 및 효율 차이
  - 50Hz 시스템은 더 낮은 주파수로 인해 전력 손실이 적지만, 기계적 효율이 낮을 수 있다.
  - 60Hz 시스템은 같은 부하에서 더 높은 회전 속도를 가지므로, 경우에 따라 전력 소비량이 증가할 수 있다.
  - 하지만, 발전소 및 송전 시스템에서 50Hz는 전압 강하가 적고 장거리 송전에 유리하다.











3. 주파수 변경(50Hz ↔ 60Hz) 시 문제점



1) 60Hz 기기를 50Hz에서 사용하면?
  - 모터의 속도 저하: 모터가 20% 느리게 회전하여 성능 저하 발생
  - 전류 증가: 같은 전압에서 작동할 경우 더 많은 전류를 소모하여 과부하 가능성 증가
  - 발열 및 손상 가능성: 일부 장치는 50Hz에서 사용 시 더 높은 전류가 흐르면서 발열 및 손상 위험이 있음



2) 50Hz 기기를 60Hz에서 사용하면?
  - 모터의 속도 증가: 모터가 20% 더 빠르게 회전하여 설계 기준을 초과할 수 있음
  - 과부하 위험: 펌프, 팬 등 회전 속도가 중요한 장비는 과부하가 걸릴 수 있음
  - 기계적 손상: 회전 속도 증가로 인해 베어링, 기어 등이 과도한 부하를 받을 수 있음
    → 따라서, 주파수가 다른 지역에서 기기를 사용할 경우 반드시 사양 확인 및 주파수 변환이 필요함.









4. 60Hz와 50Hz 시스템이 지역별로 다른 이유



1) 역사적 배경
  - 미국(테슬라 및 웨스팅하우스)이 60Hz를 표준으로 채택했고, 이에 따라 한국, 일본 일부 지역, 대만, 캐나다 등도

    60Hz를 따르게 됨.
  - 유럽(독일, 영국, 프랑스 등)은 50Hz를 표준으로 정하고, 이후 중국, 인도, 호주 등이 이를 따름.
  - 일본은 동서 지역이 각각 50Hz(도쿄, 동부)와 60Hz(오사카, 서부)로 나뉘어져 있음.



2) 전력 시스템 표준화 차이
  - 유럽은 발전소에서 장거리 송전을 위해 50Hz를 유지했으며, 변압기 크기와 송전 효율성을 고려하여 사용
  - 미국은 60Hz로 설정하여 기기의 소형화 및 산업용 회전 기기의 효율을 높이는 방향으로 발전











5. 결론



  - 60Hz는 빠른 회전 속도(RPM)와 높은 효율을 제공하며, 변압기 및 모터 크기를 줄일 수 있음.
  - 50Hz는 상대적으로 전력 손실이 적고 장거리 송전에 유리하지만, 같은 출력에서 발전기 크기가 커질 수 있음.
  - 서로 다른 주파수 지역에서 전기 기기를 사용할 경우 변압기 또는 주파수 변환 장치(Frequency Converter)가 필요함.
  - 모터와 발전기 등 기계적 부품이 있는 장치는 주파수 차이에 따른 속도 변화를 반드시 고려해야 함.
