전이 DIP과 정전의 차이 : 발생 원인과 해결 방법

전이 DIP과 정전의 차이 : 발생 원인과 해결 방법











■ 전이 DIP(Voltage Dip)



1. 전이 DIP의 정의
  - 전이 DIP(Voltage Dip)는 전력 계통에서 순간적으로 전압이 저하되었다가 다시 회복되는 현상을 의미한다.

  - 전압 강하(Voltage Sag)라고도 불리며, 일정 시간 동안 정격 전압보다 10~90% 감소하는 상태를 말한다.

  - 일반적으로 0.5사이클(8.3ms @60Hz)에서 1분 미만의 지속 시간을 가진다.

2. 전이 DIP의 발생 원인

1) 대형 부하 기동

  - 공장에서 대형 모터나 전기 용광로와 같은 부하가 순간적으로 작동할 때 높은 전력 소비로 인해 전압이 순간적으로

    떨어진다.



2) 송전 및 배전선 문제

  - 송전선이나 배전선의 일시적인 장애, 선로 고장 등으로 인해 특정 지역에서 전압 강하가 발생할 수 있다.



3) 낙뢰 및 자연재해

  - 낙뢰로 인해 전력선에서 순간적인 이상 전압이나 전류가 발생하며, 이를 조절하는 과정에서 전압 DIP이 발생할 수 있다.



4) 계통 내 보호 장치 동작

  - 과전류나 이상 전압 발생 시 보호 계전기가 동작하여 일부 전력 공급이 순간적으로 차단되거나 약해지는 경우

    전이 DIP이 발생할 수 있다.



3. 전이 DIP이 미치는 영향



1) 조명 깜빡임

  - 전압이 순간적으로 낮아지면 LED나 형광등과 같은 조명이 깜빡이는 현상이 발생할 수 있다.



2) 모터 및 기계 장비 성능 저하

  - 전압이 일시적으로 떨어지면 모터의 회전 속도가 감소하거나 정상적으로 동작하지 않을 수 있다.



3) 전자기기 오작동

  - 정밀한 전압이 필요한 컴퓨터, 의료 기기, 반도체 제조 장비 등에서 오작동이 발생할 가능성이 있다.



4. 전이 DIP 대응 방법

1) AVR(자동 전압 조정기) 설치

  - 전압 변동을 자동으로 보정하여 일정한 전압을 유지할 수 있도록 한다.



2) UPS(무정전 전원 장치) 사용

  - 순간적인 전압 저하나 정전이 발생할 경우 전력을 지속적으로 공급하여 장비가 정상적으로 동작할 수 있도록 한다.



3) 전력 계통 내 설비 개선

  - 전력 설비의 과부하를 방지하고, 대형 부하의 기동을 분산하여 운영하는 방식으로 전압 강하를 최소화한다.











■ 정전(Blackout)



1. 정전의 정의

  - 정전(Blackout)은 전력 공급이 완전히 차단되는 현상을 의미한다. 전력 계통의 고장, 발전소 가동 중단, 송전망 사고

    등으로 인해 전력이 공급되지 않는 상태가 지속되는 것이 특징이다.

2. 정전의 발생 원인

1) 발전소 고장

  - 발전소에서 갑작스러운 기계적 결함, 연료 부족, 냉각 시스템 이상 등의 이유로 전력 생산이 중단될 경우 정전이

    발생할 수 있다.



2) 송전 및 배전망 사고

  - 송전선이 손상되거나 배전망 내 주요 설비가 고장 나면 해당 지역에 전력 공급이 중단된다.



3) 전력 수요 급증

  - 여름철 에어컨 사용 증가 등으로 인해 전력 수요가 급격히 증가할 경우 전력 공급이 부족해져 일부 지역에서

    정전이 발생할 수 있다.



4) 자연재해

  - 지진, 태풍, 홍수 등의 자연재해로 인해 발전소, 송전선, 변전소 등이 손상되면 대규모 정전이 발생할 수 있다.



3. 정전이 미치는 영향

1) 산업 시설 가동 중단

  - 공장, 발전소, 데이터센터 등의 설비가 정전으로 인해 멈추게 되면 큰 경제적 손실이 발생할 수 있다.

2) 병원 및 의료기기 장애

  - 병원에서는 인큐베이터, 인공호흡기, 수술 장비 등이 정전으로 인해 작동을 멈추면 생명에 위협이 될 수 있다.

3) 교통 시스템 마비

  - 신호등이 작동하지 않거나 철도 시스템이 정지하면 교통 혼잡 및 사고 위험이 증가할 수 있다.

4) 보안 시스템 장애

  - CCTV, 경보 시스템 등의 보안 장비가 정상적으로 작동하지 않을 수 있다.



4. 정전 대응 방법



1) 비상 발전기 설치

  - 대형 건물, 병원, 산업 시설 등에서는 정전 시에도 전력을 공급할 수 있도록 비상 발전기를 준비해야 한다.



2) UPS 활용

  - 중요한 데이터센터, 통신망, IT 시스템 등에서는 무정전 전원 장치를 사용하여 정전으로 인한 데이터 손실을 방지한다.



3) 전력망 이중화

  - 중요한 시설에서는 두 개 이상의 전력 공급원을 활용하여 한 곳에서 문제가 발생해도 전력이 차단되지 않도록 한다.



4) 스마트 그리드 적용

  - 전력망을 실시간으로 모니터링하고, 부하를 자동 조정하여 정전 위험을 최소화하는 스마트 그리드를 도입할 수 있다.

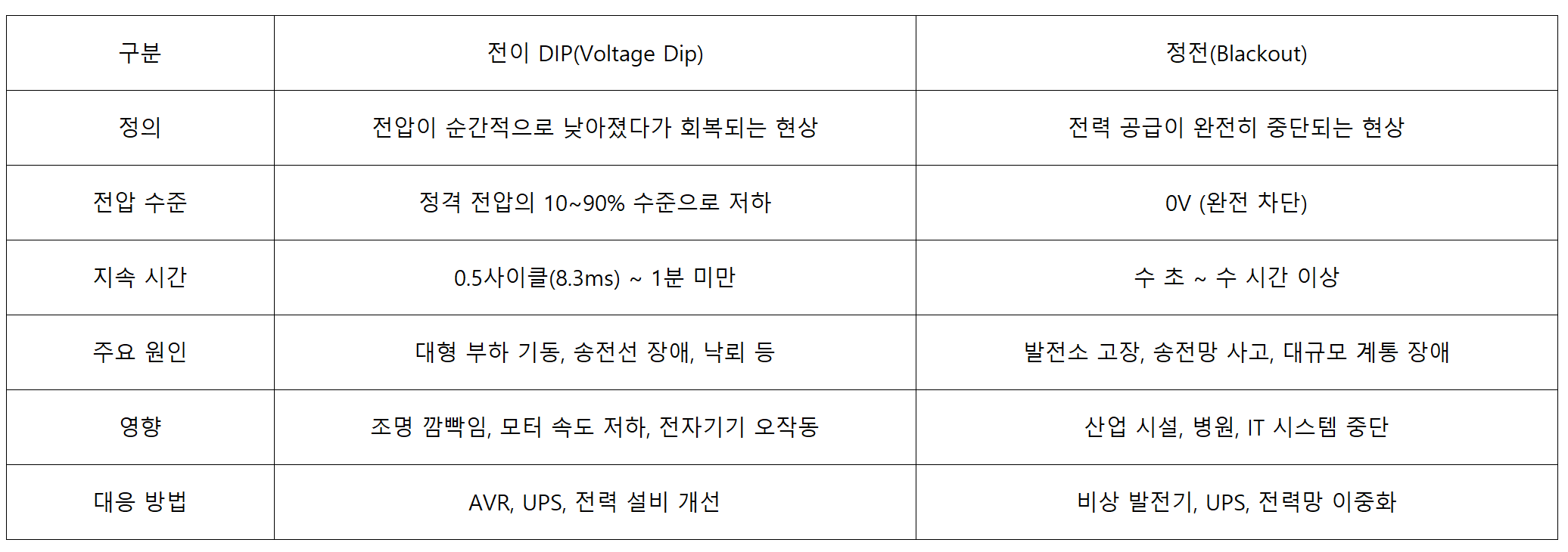

■ 전이 DIP과 정전의 차이 비교











■ 결론



  - 전이 DIP은 순간적인 전압 강하로 짧은 시간 동안만 발생하며, 전압이 일부만 낮아지는 현상이다.
  - 정전은 전력 공급이 완전히 중단되는 현상으로, 시간이 길어질수록 경제적·사회적 피해가 커질 수 있다.
  - 전이 DIP은 UPS, AVR, 고조파 필터 등을 통해 대응할 수 있으며, 정전은 비상 발전기, 전력망 이중화,

    스마트 그리드 등을 통해 대비할 수 있다.
  - 전력 품질 유지와 안정적인 전력 공급을 위해 전이 DIP과 정전에 대한 대비가 필수적이다.
