IEEE 519: 전력 품질을 위한 고조파 관리 표준

IEEE 519: 전력 품질을 위한 고조파 관리 표준









1. IEEE 519란?
  - IEEE 519(IEEE Recommended Practices and Requirements for Harmonic Control in Electric Power Systems)는

    전력 시스템에서 고조파(Harmonics)를 관리하고 제한하기 위한 국제 표준입니다.
  - 주요 목적은 아래와 같습니다.
    → 전력 품질(Power Quality) 개선
    → 고조파로 인한 전기 설비 손상 및 오작동 방지
    → 전압 왜곡(Voltage Distortion) 및 전류 왜곡(Current Distortion) 억제
    → 고조파의 전력 시스템 영향 최소화 및 허용 기준 설정











2. IEEE 519 표준의 필요성



1)고조파로 인한 설비 손상 방지
  - 고조파는 모터, 변압기, UPS, 인버터 등 전기 설비의 과열 및 수명 단축을 유발할 수 있음.
  - 고조파 필터, 액티브 필터 등을 적용하여 보호 필요.



2) 전력 품질 유지 및 전압 변동 방지
  - 고조파로 인해 전압 변동, 전압 플리커(Flicker), 변압기 과부하 발생 가능성 존재.
  - 정격 주파수(50Hz 또는 60Hz) 외의 불필요한 고조파 성분을 억제해야 함.



3) 전력 시스템 안정성 확보
  - 고조파가 심하면 배전반, 케이블, 차단기 등의 과열 및 보호장치 오작동을 유발할 수 있음.
  - 신재생 에너지(태양광, 풍력) 및 전력 변환 장치(인버터, VFD) 적용 시 필수적으로 고려해야 함.



4) 법적 요구 및 규제 준수
  - IEEE 519를 준수하면 전력회사 및 산업용 시설에서 요구하는 전력 품질 기준을 충족 가능.
  - 전력 계통에서 고조파 제한 기준을 준수하지 않을 경우, 전력 공급사에서 제재 또는 추가 비용 청구 가능.











3. IEEE 519 표준의 주요 내용

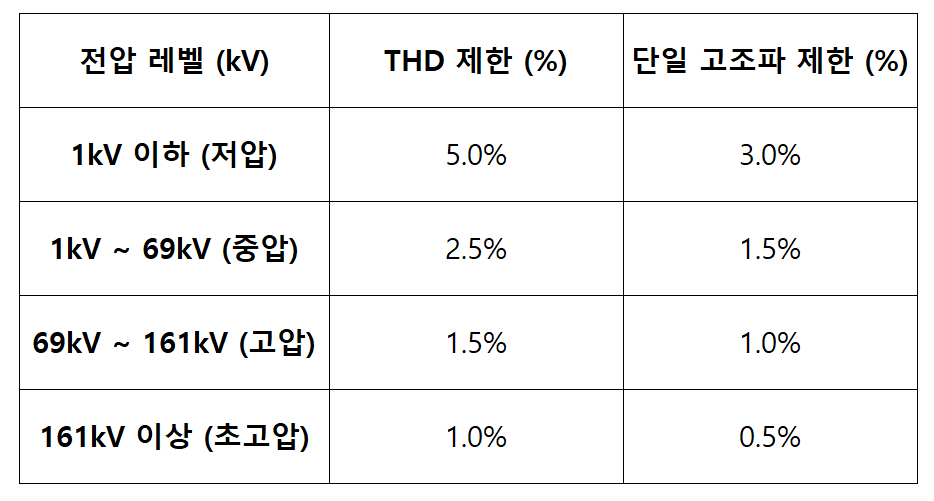

(1) 고조파 전압 왜곡 한계 (Voltage Distortion Limits)
IEEE 519는 전압 왜곡(THD, Total Harmonic Distortion)의 허용 한계를 정의함.





  - 저압(1kV 이하)에서는 전체 THD 5% 이하 유지 필요.
  - 초고압(161kV 이상)에서는 THD 1% 이하로 엄격한 제한 적용.

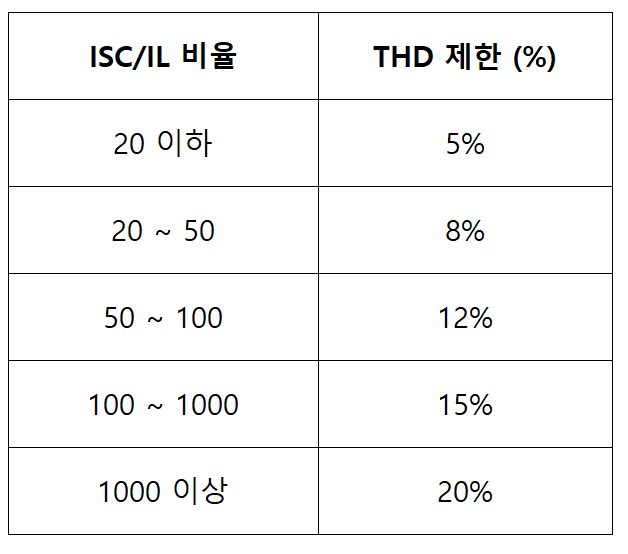

(2) 고조파 전류 왜곡 한계 (Current Distortion Limits)
IEEE 519는 전류 왜곡(THD)에 대한 제한도 설정함.
허용 기준은 ISC/IL (단락전류 대비 부하전류 비율)에 따라 결정됨.



  - 단락전류(ISC)에 비해 부하전류(IL)가 낮으면 더 엄격한 고조파 제한 적용.
  - 부하전류가 크면(ISC/IL 비율이 높을수록) 허용 고조파 비율이 높아짐.











4. IEEE 519 준수를 위한 해결책



1) 고조파 필터(Harmonic Filter) 적용
  - 수동 필터(Passive Filter) 및 능동 필터(Active Harmonic Filter) 활용
  - 고조파 감쇄용 리액터(Reactors) 적용

2) 역률 개선 장치(PFC, Power Factor Correction) 활용
  - 고조파를 줄이고 역률을 향상시키기 위해 정류기, 커패시터 뱅크 설치



3) 전력 품질 모니터링 시스템 도입
  - 고조파 분석기(Power Quality Analyzer) 사용하여 실시간 모니터링
  - 예: Fluke 435-II, Hioki PQ3198 등



4) IEEE 519 기준에 맞는 설계 및 유지보수
  - 설비 설계 단계에서 고조파 영향을 최소화하도록 시스템 구성
  - 주기적인 전력 품질 점검 및 설비 개선
