SADDLE, C-TYPE HANGER and CLIP / Conduit Pipe 고정 Fitting류
Conduit Pipe(전선관)은 Cable을 보호하기 위해 사용합니다.

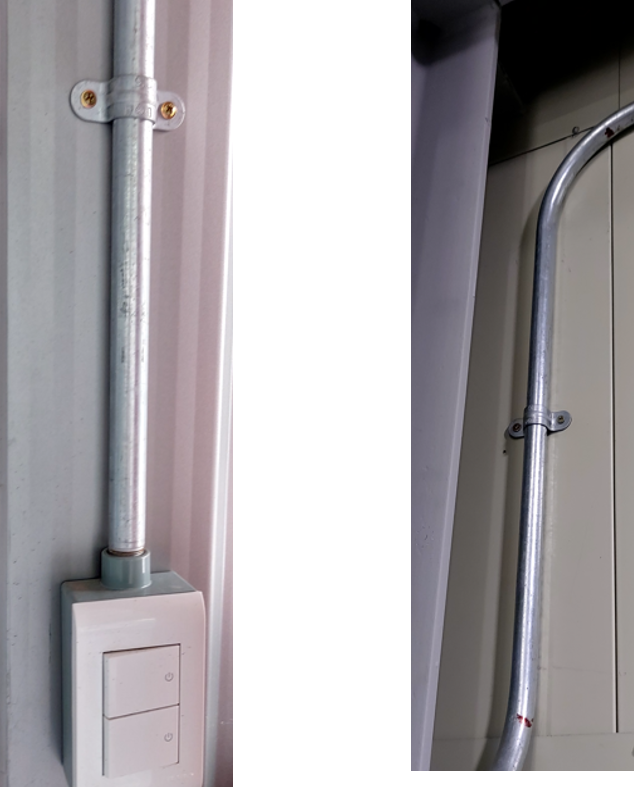

Conduit Pipe만 설치를 하면 흔들릴 수 있기 때문에 Conduit Pipe를 고정시켜주는 Fitting류들이 있습니다.
그 중 SADDLE, C-TYPE HANGER and CLIP에 대해 정리했습니다.
1. SADDLE

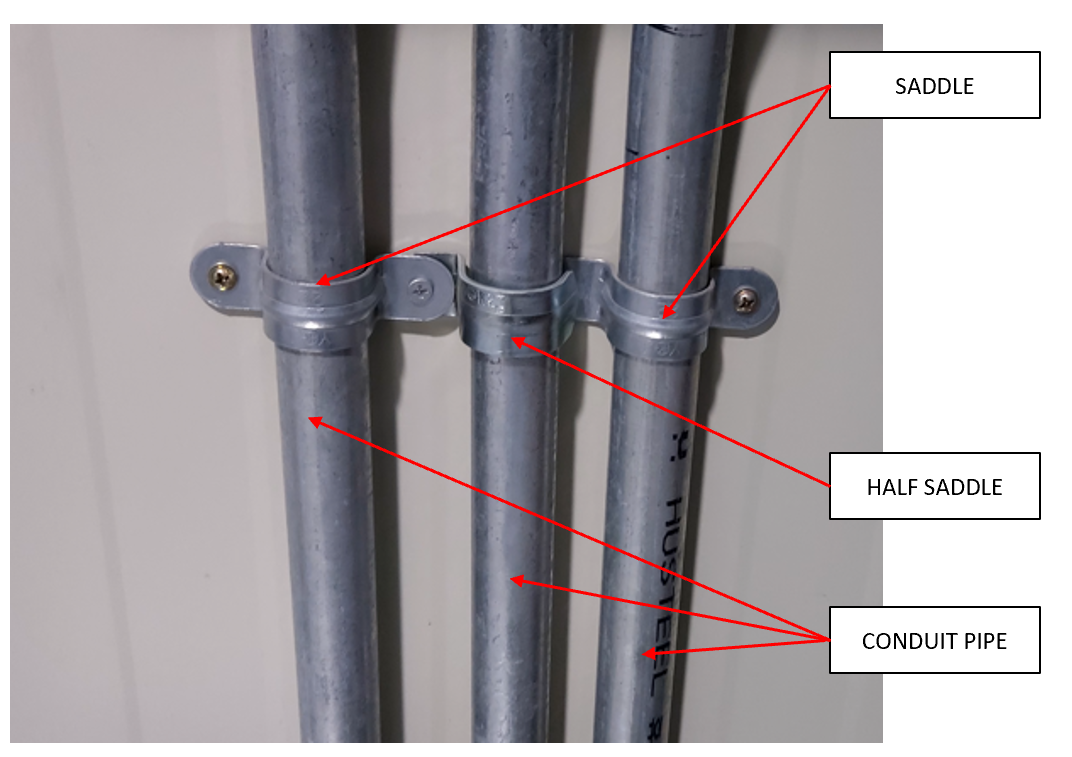

- SADDLE의 중앙에 CONDUIT PIPE를 두고 고정하고 싶은 벽면에 두고 SADDLE의 양쪽에
나사를 연결하여 고정시켜 줍니다.
- 양쪽 나사를 연결하는 부분이 있으면 SADDLE라고 하며,
- 한쪽 면에만 나사를 연결하는 부분이 있으면 HALF SADDLE 라고 합니다.
2. C-TYPE HANGER and CLIP

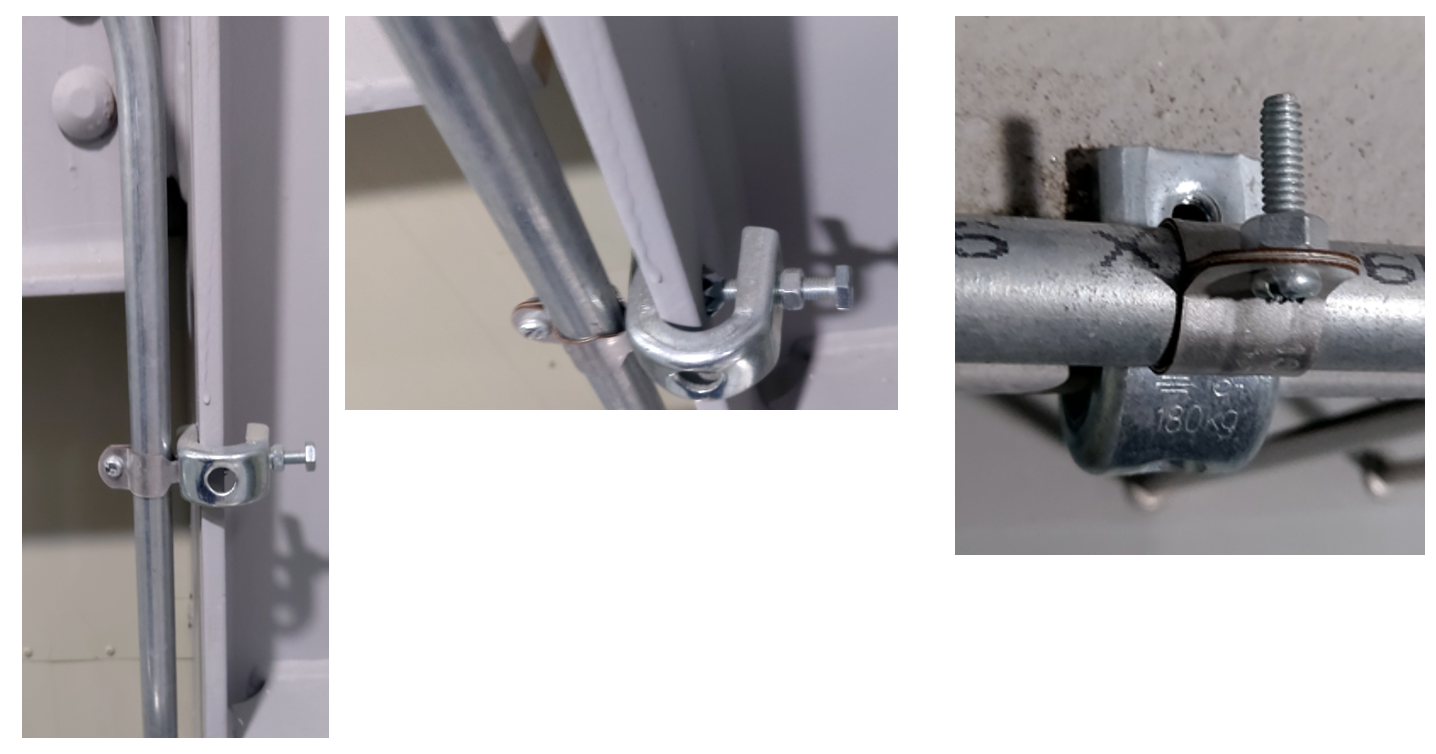

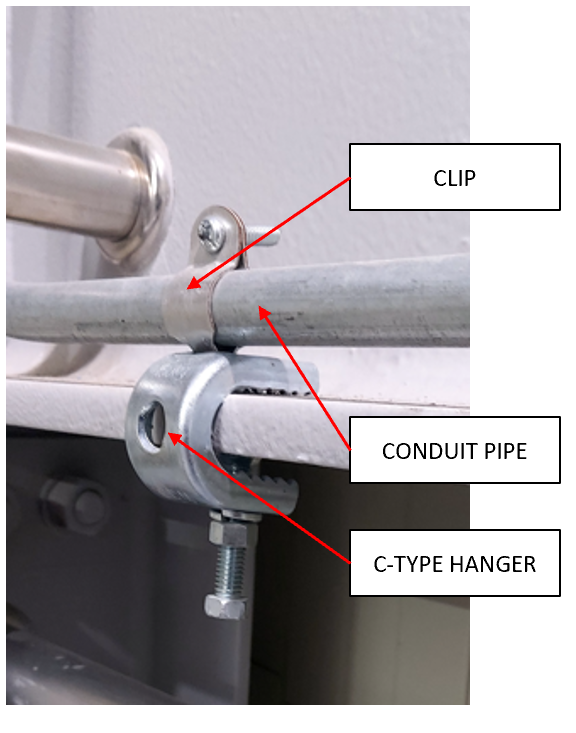

- H-Beam or L형 앵글에 C-Type Hanger를 고정시켜서 Conduit Piep를 흔들리지 않도록 합니다.
- H-Beam이 닿는 부분은 악어이빨 처럼 돌기가 있어서 고정을 잘 시켜줍니다.
- C-Type Hanger는 파이랙크, 빔클램프, 악어이빨 이라고도 불립니다.
- CLIP는 파이랙크 크립 이라고도 불립니다.
