Valve Actuator의 Spring Return과 Double Acting의 차이점 설명

Valve Actuator의 Spring Return과 Double Acting의 차이점 설명



1. Spring Return



1-1 특징

* 한 방향은 에어(또는 유압)로 작동하고, 반대 방향은 스프링 힘으로 복귀함
* Fail-safe 기능이 있음 (전원이나 공압 차단 시 자동으로 특정 방향으로 복귀함)
* 구조적으로 스프링이 내장되어 있으며, 에너지가 끊기면 스프링 힘으로 자동 복귀함

1-2 장점



* 전기/공압 상실 시 안전한 위치로 복귀
* 비상 상황에 적합함

1-3 단점

* 스프링이 공간을 차지해 부피가 크고 무거움
* 큰 토크가 필요한 밸브에는 적합하지 않음









2. Double Acting



2-1 특징



* 양 방향 모두 공압 또는 유압으로 작동함
* 스프링이 없으며, 두 개의 포트를 통해 에너지를 공급받아 양방향 제어 가능

2-2 장점

* 일정하고 큰 토크 제공
* 구조가 단순하고 가벼우며 비용이 비교적 저렴
* 정밀 제어가 가능함

2-3 단점

* 전원이나 공압이 끊기면 현재 위치에 정지됨
* Fail-safe 기능이 없음

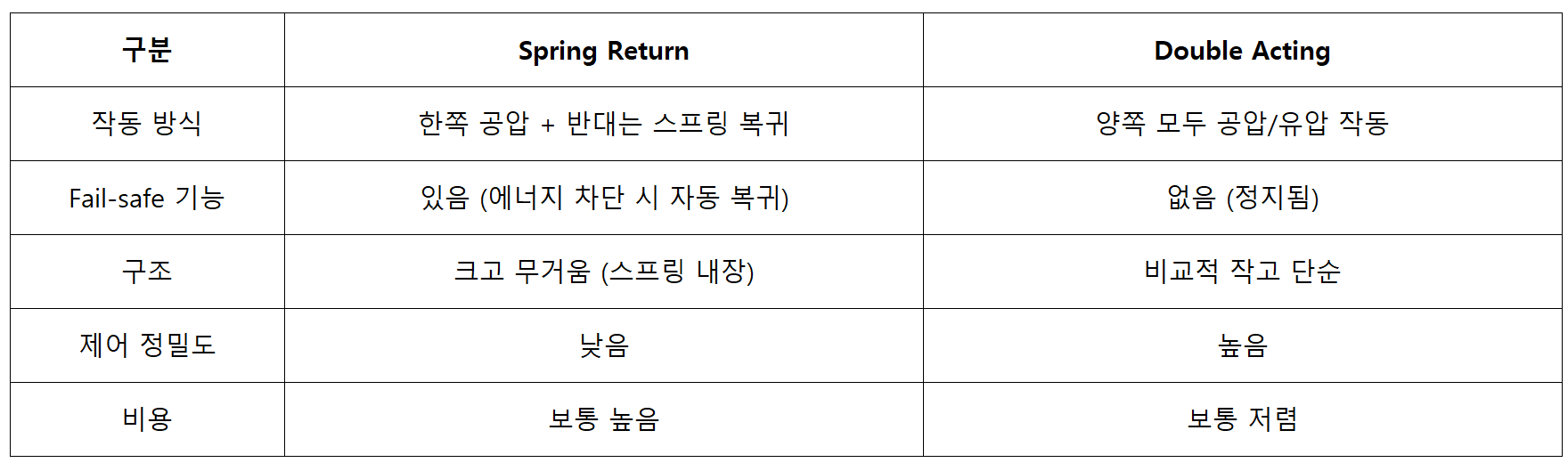

3. Spring Return과 Double Acting의 비교 요약
