피뢰기(LA)와 서지 억제기(SA)의 차이점 완전 정리

피뢰기(LA)와 서지 억제기(SA)의 차이점 완전 정리



1. LA (Lightning Arrester, 피뢰기)

1.1 정의
LA는 낙뢰에 의해 전력선에 유입되는 고에너지 서지를 대지로 방전시켜 설비를 보호하는 장치임
일반적으로 고압 및 특고압 송배전선, 변전소, 발전소 등의 외부 전력망에서 낙뢰로부터 변압기, 개폐기, 케이블 등을 보호하기 위해 사용됨

1.2 주요 특징

* 보호 대상: 낙뢰에 의한 고에너지 서지
* 설치 위치: 옥외 전력선, 개폐기, 변압기 인근
* 동작 원리: 낙뢰 유입 시 아크를 형성해 서지를 대지로 방출
* 재질: 산화아연 소자(ZnO)를 주로 사용
* 일반적으로 단독 구조로 설치되며 고전압용으로 설계됨









2. SA (Surge Arrester, 서지 억제기)

2.1 정의
SA는 낙뢰뿐 아니라 개폐 서지, 유도 서지, 정전기 방전 등 다양한 전기적 이상 상태에 대응하여 전자기기나 제어기기를 보호하는 장치임
주로 저전압 시스템, 정보통신 설비, 제어반 등에 적용됨

2.2 주요 특징

* 보호 대상: 낙뢰, 개폐 서지, 정전기, 운전 중 과도 전압 등
* 설치 위치: 분전반, 통신기기, 자동제어 설비, 전자장비 등
* 동작 원리: 과전압이 인가되면 도통 상태가 되어 전압을 흡수한 뒤 차단
* 재질: 금속 산화 바리스터(MOV), 가스 방전관(GDT) 등
* 소형화가 가능하며 콘센트나 신호선에도 장착 가능함

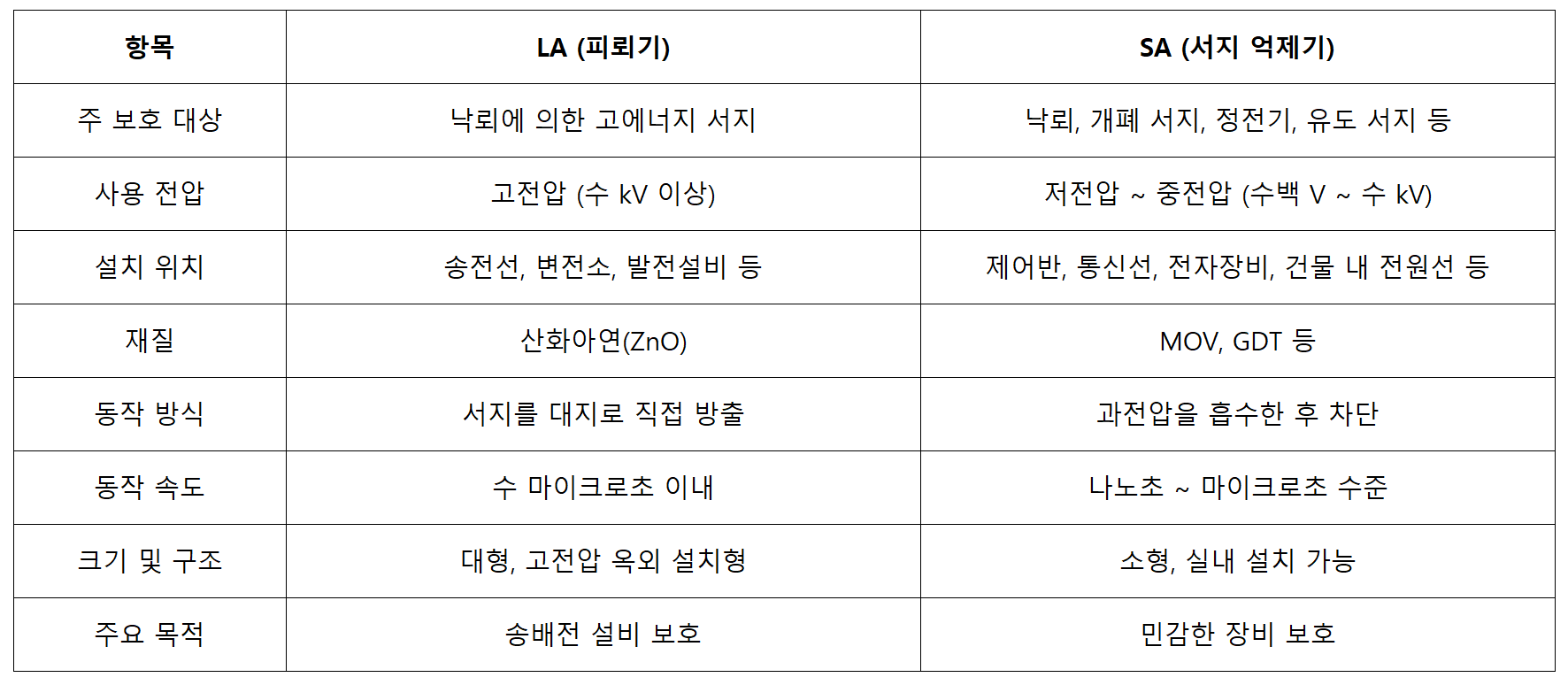

3. LA와 SA의 차이점 비교









4. 요약

LA는 고전압 환경에서 낙뢰에 의해 발생하는 대규모 서지를 직접 방전시켜 전력 설비를 보호하는 역할을 함
SA는 보다 다양한 원인의 서지에 대해 저전압 장비를 보호하기 위한 용도로 사용되며, 다양한 회로에 광범위하게 설치됨

결론적으로, LA는 발전소나 변전소 같은 고전압 설비에서 주로 사용되며, SA는 제어시스템이나 전자기기 보호를 위한 다용도 장치로서, 두 설비는 상호 보완적으로 전기설비의 안정성을 확보하는 데 기여함
