전기설비의 안전을 위협하는 가장 위험한 요소 중 하나는 바로 누전(earth leakage)입니다. 누전은 눈에 보이지 않게 발생하지만, 감전 사고, 전기 화재, 설비 손상을 유발할 수 있는 잠재적 재난입니다.
이러한 사고를 사전에 감지하고 알려주는 장치가 바로 EARTH LEAK DETECTOR, 즉 누전경보기입니다.

이번 글에서는 누전경보기가 무엇인지, 어떻게 작동하는지, 어디에 설치하는지, 그리고 어떤 장점이 있는지 자세히 알아보겠습니다.





1. EARTH LEAK DETECTOR란?
EARTH LEAK DETECTOR(누전경보기)는 전기 회로 내에서 누설 전류가 발생했는지를 감지하고, 그 사실을 경보로 알려주는 장치입니다.

누설 전류는 통상적으로 R, S, T 상과 N선의 전류 합이 0이 되어야 하는 회로에서, 일부 전류가 접지(Earth)로 흘러나가면서 발생합니다. 이때 미세한 전류라도 일정 기준을 넘어서면 감지해 경보음을 발생하거나 신호를 출력합니다.

요약: 누전 사고가 발생하기 전에 미리 알림 → 차단기나 릴레이와 연동 가능 → 전기 사고 예방





2. 작동 원리
  - ZCT(Zero-phase Current Transformer) 또는 CT에 R, S, T, N선을 통과시켜 누설전류 감지
  - 누설전류가 기준값(예: 30mA, 100mA 등)을 초과하면
  - 내장된 경보 회로가 작동하여 경보음을 울리거나 신호 출력
  - 필요 시 계전기(Relay)나 차단기(ELCB 등)와 연동하여 전원 차단

※ 일부 모델은 표시창(디지털 계기)를 통해 누설 전류 값을 수치로 확인할 수 있습니다.





3. 구성 요소
  - 감지기(ZCT 또는 CT): 전류의 벡터 합을 측정해 누설전류 여부 판단
  - 경보회로: 기준값 초과 시 동작
  - 부저/램프: 시각·청각 경보 장치
  - 출력단자: 외부 계전기나 모니터링 시스템과 연동 가능
  - 표시부(옵션): 누설전류 값 디지털 표시





4. 설치 위치 및 적용 대상
  - 배전반 내 – 각 분기 회로별 누전 감시
  - 모터 제어반(MCC) – 대형 설비의 전동기 보호
  - UPS, 전산실, 통신설비 – 민감한 장비 보호
  - 병원, 연구소 – 감전사고 예방 필수 구역
  - 물기 있는 환경(세척 설비, 정수장 등) – 누전 위험 높은 장소
  - 방폭지역 – 누전에 의한 폭발 위험 방지

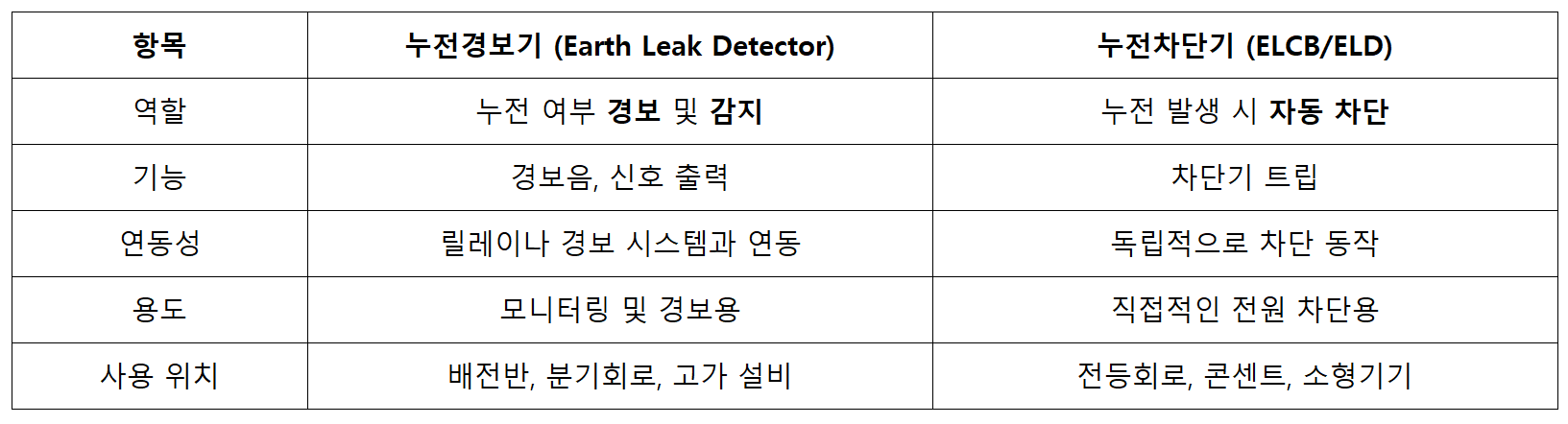

5. 누전경보기 vs 누전차단기 차이점



누전경보기는 차단까지 하지는 않지만, 사전 경보를 통해 설비 정지 전 조치를 가능하게 해줍니다. 특히 공정 중단이 어려운 설비나 민감한 장비에는 매우 유용합니다.





6. 장점
  - 사전 경고로 사고 예방
  - 실시간 누설 전류 수치 확인 가능(일부 제품)
  - 비상시 신속한 대응 가능
  - 계전기, PLC 등과 연동해 자동화된 안전 시스템 구성 가능
  - 불필요한 정전 없이 진단과 정비 시간 확보





7. 정기 점검의 중요성

  - 테스트 버튼으로 정상 작동 여부 확인
  - 경보음, 표시등 작동 상태 확인
  - ZCT 또는 CT의 연결 상태 점검
  - 기록 시스템과 연동된 로그 확인





마무리
EARTH LEAK DETECTOR는 전기설비의 ‘조용한 감시자’입니다.
눈에 보이지 않는 누전을 미리 감지하여 감전, 화재, 장비 손상이라는 치명적인 사고를 막는 중요한 안전장치입니다.

누전경보기는 특히 중단 없이 운영되는 산업설비, 정밀 장비가 설치된 장소, 사람의 안전이 우선인 현장에서 필수적인 역할을 하며, 전기안전의 기본이자 시작점입니다.

정기적인 점검과 함께, 누전경보기를 설치하여 보이지 않는 위험으로부터 한발 앞서 대비하세요.
