1.Extended Stem의 정의
Extended Stem은 밸브의 스템을 표준보다 길게 연장하여 제작한 구조를 말합니다.

이는 밸브 본체는 바닥이나 매립부 등에 설치되어 있지만, 조작 핸들 또는 구동장치는 지면 위나 접근 가능한 위치에 설치할 수 있도록 하기 위한 설계입니다. 특히 지하 매설 밸브, 단열층이 두꺼운 배관, 고온·극저온 유체가 흐르는 배관에서 자주 사용됩니다.









2.Extended Stem의 사용 목적

1)조작 접근성 확보
밸브가 지하, 탱크 하단, 깊은 배관 내부 등 사람이 접근하기 어려운 곳에 설치된 경우, 스템을 연장하여 지상 또는 편리한 높이에서 밸브 조작이 가능하도록 함

2)단열층 관통 구조 확보
보온재나 냉열 보호재가 두껍게 둘러진 배관에서는 밸브 조작부가 단열층 밖에 있어야 하므로, 스템 연장을 통해 조작 위치를 외부로 뽑아냄

3)극한 온도 환경 보호
고온 또는 극저온 유체가 흐를 경우, 스템 패킹 및 작동부가 직접적인 열 또는 냉기 영향을 받지 않도록 하기 위해 본체와 스템 간 거리를 확보

4)구동장치 설치 유연성
액추에이터, 기어박스 등 구동장치를 별도의 프레임 또는 구조물에 고정 설치하고자 할 때, 연장 스템을 통해 위치를 맞춤









3.Extended Stem의 구조적 특징
* 스템이 길게 연장되어 있으며, 중간에 지지용 가이드 또는 슬리브가 포함되기도 함
* 일부는 스플라인 또는 핀 결합 구조를 사용하여 분리형 설계가 가능
* 스템 내부식성 또는 내열성이 요구될 경우 스테인리스강 등 특수 재질 적용
* 외부 하우징 또는 보호 튜브와 함께 제공되는 경우도 있음









4.적용 예시
* 지하 수도관 밸브
* 보온층이 두꺼운 석유화학 배관 밸브
* LNG 탱크 하부 밸브의 상부 조작부
* 하부 구조에 위치한 밸브의 상부 제어 패널 연결
* 극저온용 globe valve 또는 gate valve

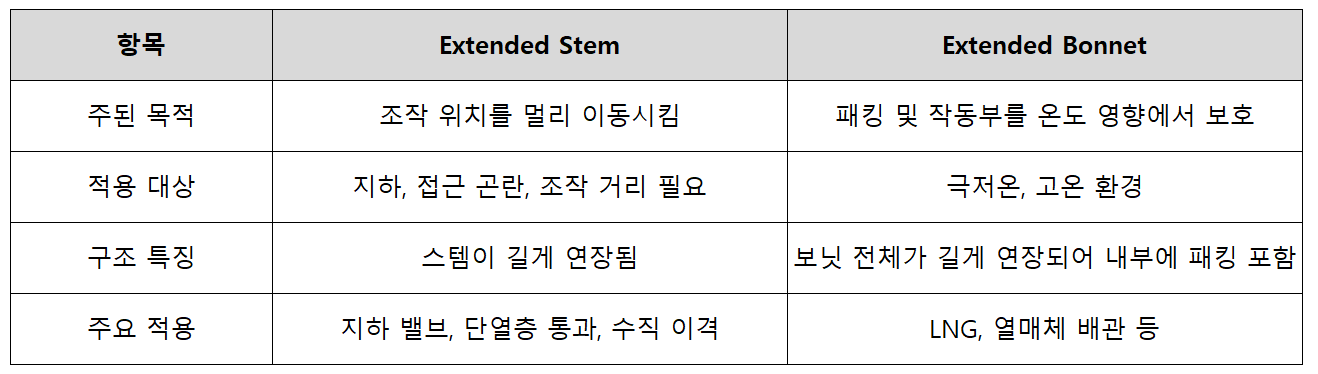

5.Extended Bonnet과의 차이점









6.결론
Extended Stem은 밸브가 설치된 위치와 조작 위치 사이의 거리 차이를 극복하기 위한 실용적 장치입니다.

밸브 자체 성능에는 영향을 주지 않지만, 유지관리성과 운전 편의성을 크게 향상시켜 줍니다.

설계 시에는 스템 강도, 지지 구조, 전달 오차, 구동 토크 손실 등을 종합적으로 고려해야 하며, 특히 고온·극저온 환경에서는 Extended Bonnet과의 차이를 명확히 인식하고 적용해야 합니다.
