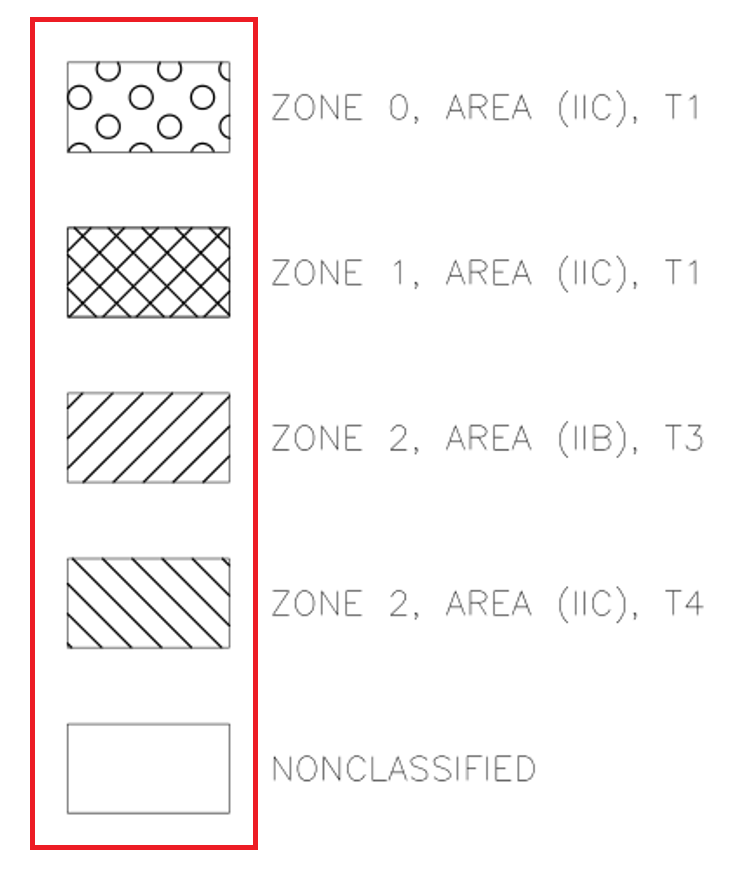

Hazardous area classfication인 방폭도면을 보시면 아래와 같은 Symbol and Legend가 있고
각 Area에는 빨간 네모 박스 안의 그림이 그려져 있습니다.
그럼 네모 박스의 그림으로 스케치가 되어 있는 Area의 전기 설비들은 그림 왼쪽의
Zone 0~2, Area IIA ~ IIC, T1~6 으로 지정이 되어야 합니다.
만약 첫번째 그림(네모칸에 동그라미 있는 그림)이라면 그 지역은 ZONE 0, AREA IIC, T1이 됩니다.

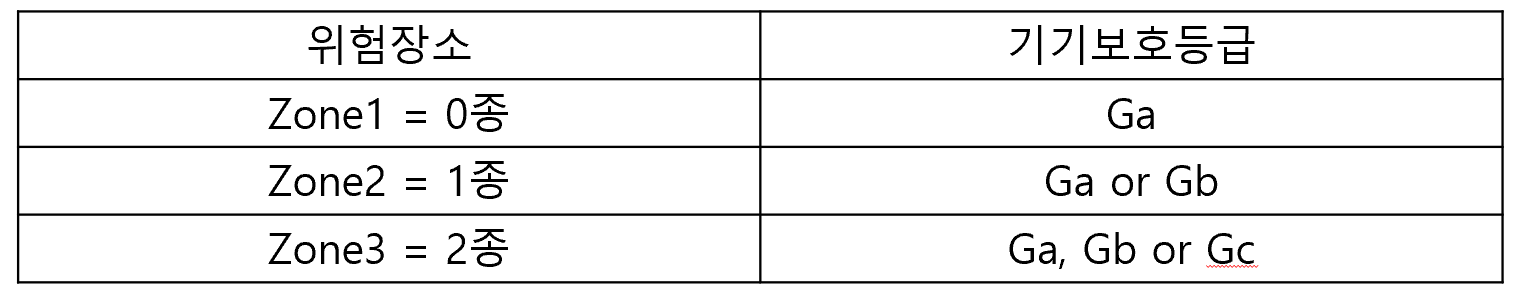

그럼 우리는 이제 도면을 보고 Zone1~2를 알 수가 있고, Zone1~2으로 Ga~Gc를 알 수가 있고
※ 위험 지역 : 0종(높음) > 1종 > 2종(낮음)

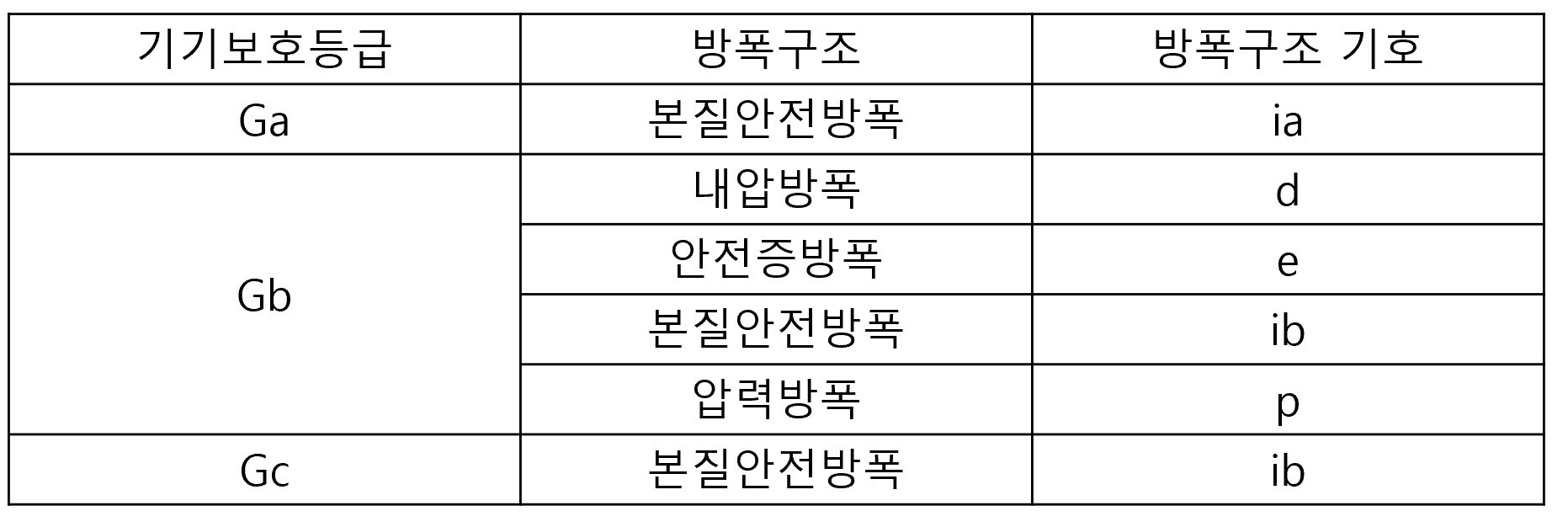

Ga~Gc는 아래 표를 보고 방폭을 선정할 수가 있습니다.

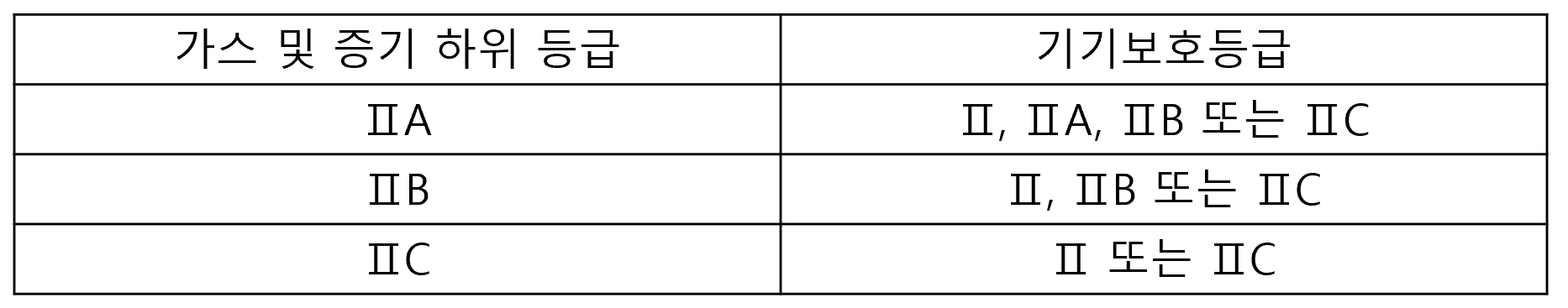

※ 위험도 : ⅡC > ⅡB > ⅡA

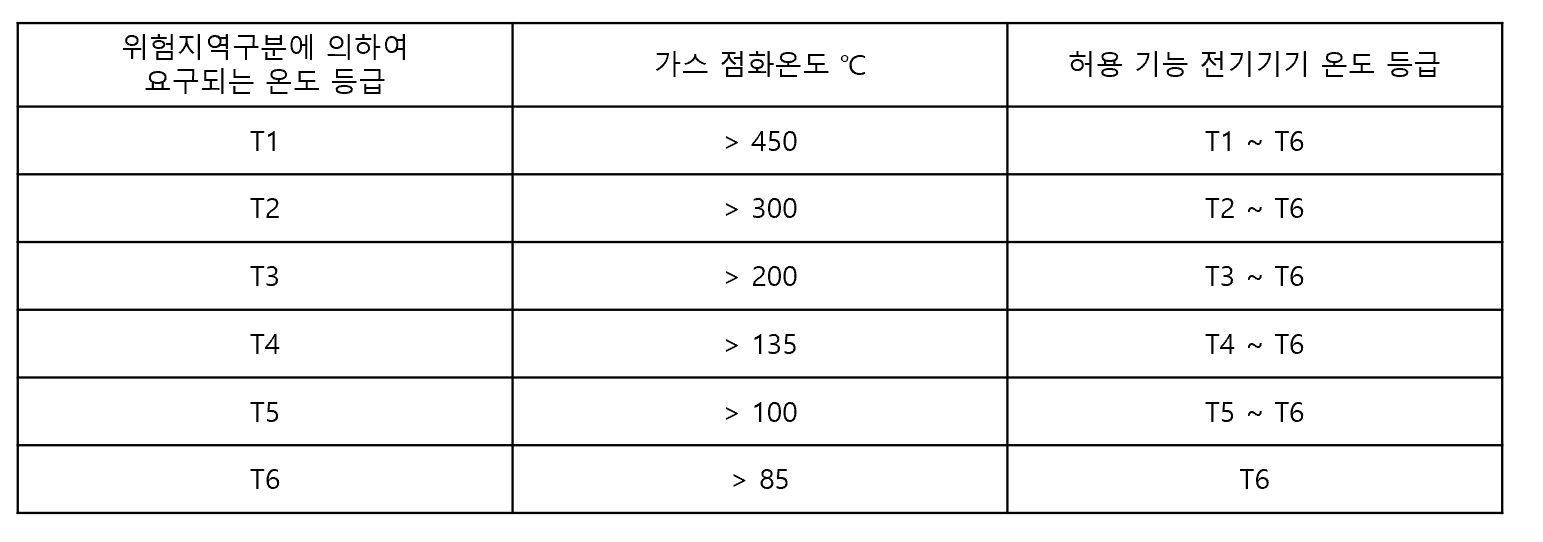

※ 등급 : T6(높은 등급) > ... > T1(낮은 등급)
