계장류의 I/O는 AI, AO, DI, DO가 있습니다.
AI,AO의 A는 Analog로서 0~100% 신호를 보내주고 받는 설비를 말합니다.
Valve의 Positioner 그리고 Transmitter, Gas Detector가 대표적입니다.
DI, DO의 D는 Digital로서 0 또는 1 신호를 주고 받는 설비를 말합니다.
Valve의 On-Off Switch, Limit Switch 그리고 Level Switch가 대표적입니다.
뒤에 있는 I,O는 Input, Output을 뜻하는데요
DCS 기준으로 입력되는 신호이면 Input, 출력되는 신호는 Output이 됩니다.

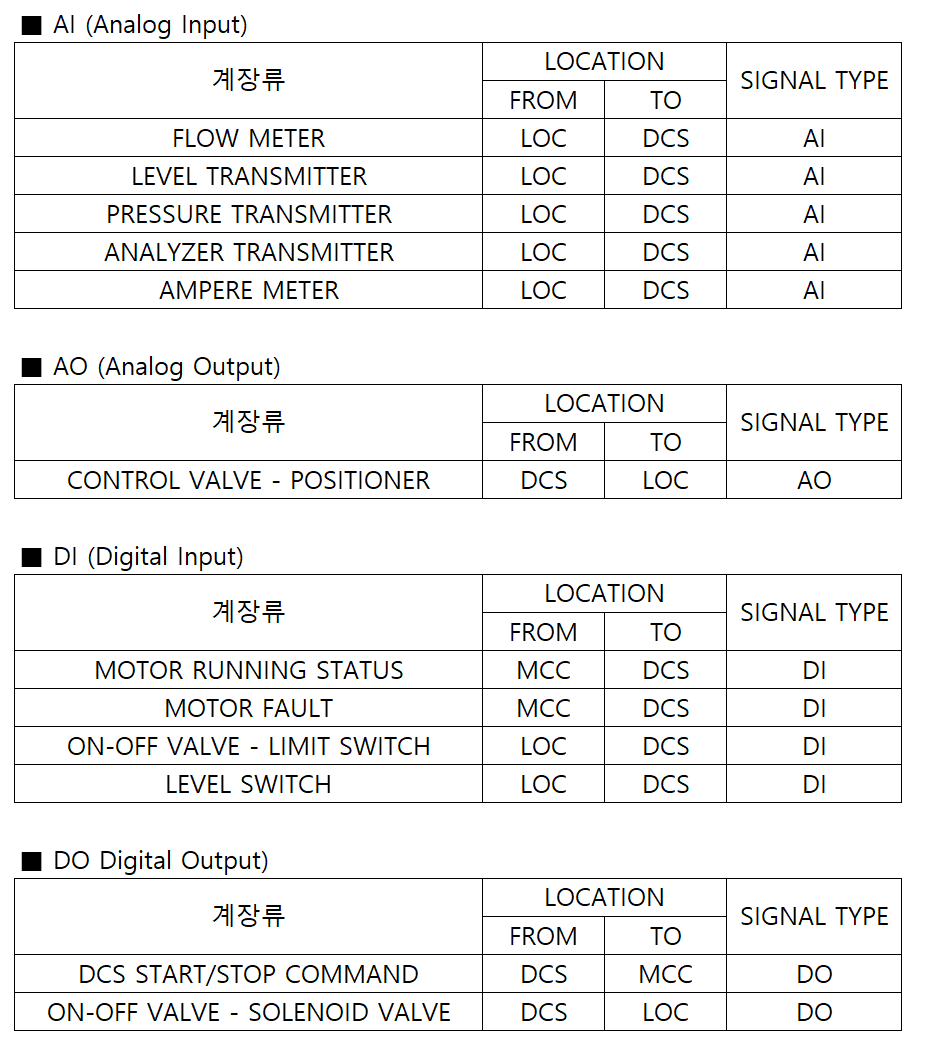

AI, AO, DI, DO 에 속한 계장류를 아래와 같이 정리했습니다.
