절연저항과 접지저항의 차이점과 올바른 이해
절연저항과 접지저항은 전기 시스템에서 중요한 두 가지 개념이지만, 그 목적과 측정 방식이 완전히 다릅니다. 아래는 두 저항의 차이를 비교한 내용입니다.
1. 절연저항
1) 정의
- 절연저항은 전기 기기나 전선의 절연 성능을 나타내는 값으로, 전류가 도체와 도체 외부(또는 접지) 사이를
새어나가지 않도록 절연체가 제공하는 저항입니다.
2) 목적
- 전기 기기와 회로의 절연 상태 확인
- 누설 전류 방지 및 안전성 확보
3) 측정 방법 : 절연저항계(메거)를 사용하여 기기나 전선의 절연 상태를 측정합니다.
- 일반적으로 높은 저항 값을 가져야 하며, 보통 메가옴(MΩ) 단위로 표시됩니다.
- 낮은 절연저항은 절연체가 손상되었거나, 누전 가능성이 있다는 뜻입니다.
4) 적용 사례
- 변압기, 모터, 케이블 등의 절연 상태 점검
- 주기적인 유지보수 작업에서 절연 성능 검사
2. 접지저항
1) 정의
- 접지저항은 전기 설비가 접지된 상태에서 대지와의 전기적 연결 상태를 나타내는 저항입니다.
- 이는 접지의 효과와 설비의 안전성을 평가하는 데 사용됩니다.
2) 목적
- 누전된 전류를 안전하게 대지로 흘려보내기 위해 적절한 접지 상태를 유지
- 번개나 과전압으로 인한 설비 손상 방지
- 인체 보호(감전 사고 예방).
3) 측정 방법
- 접지저항 측정기를 사용하여 대지와 전기 설비 간의 저항을 측정합니다.
- 보통 오옴(Ω) 단위로 표시되며, 낮은 저항 값을 유지하는 것이 이상적입니다.
- 일반적으로 10Ω 이하를 목표로 합니다(기준은 설비와 환경에 따라 다름)
4) 적용 사례:
- 변전소, 빌딩, 공장 등의 접지 시스템 평가
- 피뢰침 설치 후 접지 상태 점검

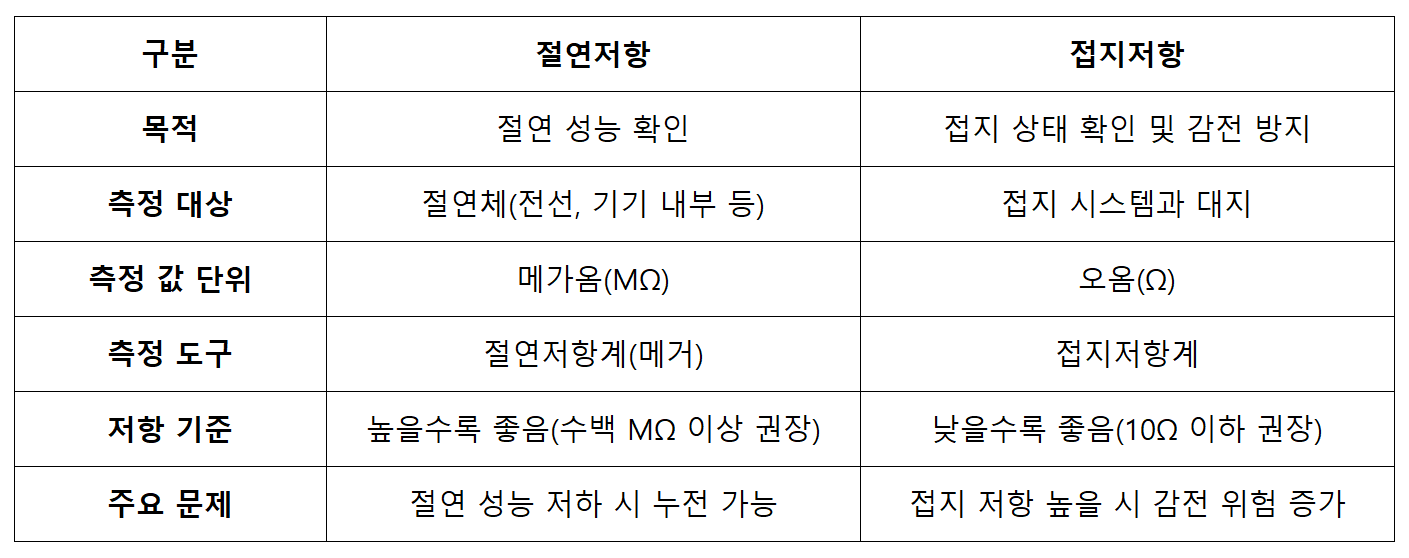

3. 절연저항과 접지저항의 주요 차이점
4. 결론
절연저항은 전기 설비 내부의 전류 누설을 방지하기 위한 절연체 상태 확인에 중점을 둡니다.
접지저항은 설비 외부로 전류가 안전하게 흐를 수 있도록 접지 시스템의 성능 평가에 초점을 맞춥니다.
