피뢰기와 서지 현상의 차이: 전기 설비 보호의 핵심

피뢰기와 서지 현상의 차이: 전기 설비 보호의 핵심



1. 개요

피뢰기는 낙뢰로 발생하는 과도 전압을 차단하여 전기 설비를 보호하는 장치입니다. 서지 현상은 전기 기기의 스위칭이나 고장 등으로 발생하는 순간적인 전압 변화를 의미하며, 서지 보호 장치로 관리됩니다. 두 장치는 각각 다른 방식으로 전기 설비의 안전성을 보장합니다.





2. 피뢰기 (Lightning Arrester)
  1) 기능

    - 피뢰기는 낙뢰와 같은 과도한 전압을 차단하여 전기설비를 보호하는 장치입니다.

    - 번개나 낙뢰에 의해 발생하는 매우 높은 전압이 전력 시스템에 유입되는 것을 방지하는 역할을 합니다.
  2) 설치 위치

    - 주로 전력선이나 배전망에 설치되며, 낙뢰가 발생했을 때 그 전압을 대지로 안전하게 방전시킵니다.
  3) 작동 원리

    - 피뢰기는 낙뢰나 과도 전압이 발생하면 전압이 일정 수준 이상이 되면 내부의 절연체가 파괴되어

      전류를 대지로 흐르게 만들어 설비를 보호합니다.
  4) 목적

    - 주로 낙뢰에 의한 전력망의 피해를 방지하고, 전기 설비와 장비를 안전하게 보호하는 것이 목적입니다.







3. 서지 현상 (Surge)
  1) 기능

    - 서지 현상은 전력망 내에서 순간적으로 발생하는 전압이나 전류의 급격한 변화를 의미합니다.

    - 이는 번개나 전기 기기의 스위칭, 고장 등 여러 원인으로 발생할 수 있습니다.
  2) 주요 원인:
    - 낙뢰 (Lightning strike)
    - 전기 기기의 스위칭 작업
    - 변압기, 모터 등 대형 기기의 기계적 스위칭
    - 전력 시스템의 장애나 고장
  3) 특징

    - 서지 현상은 짧은 시간 동안 발생하지만 매우 높은 전압을 가질 수 있으며,

      전자기기나 전기 설비에 손상을 줄 수 있습니다.
  4) 목적

    - 서지 현상은 자체적으로 하나의 현상이므로, 이를 방지하기 위한 별도의 서지 보호 장치가 필요합니다.

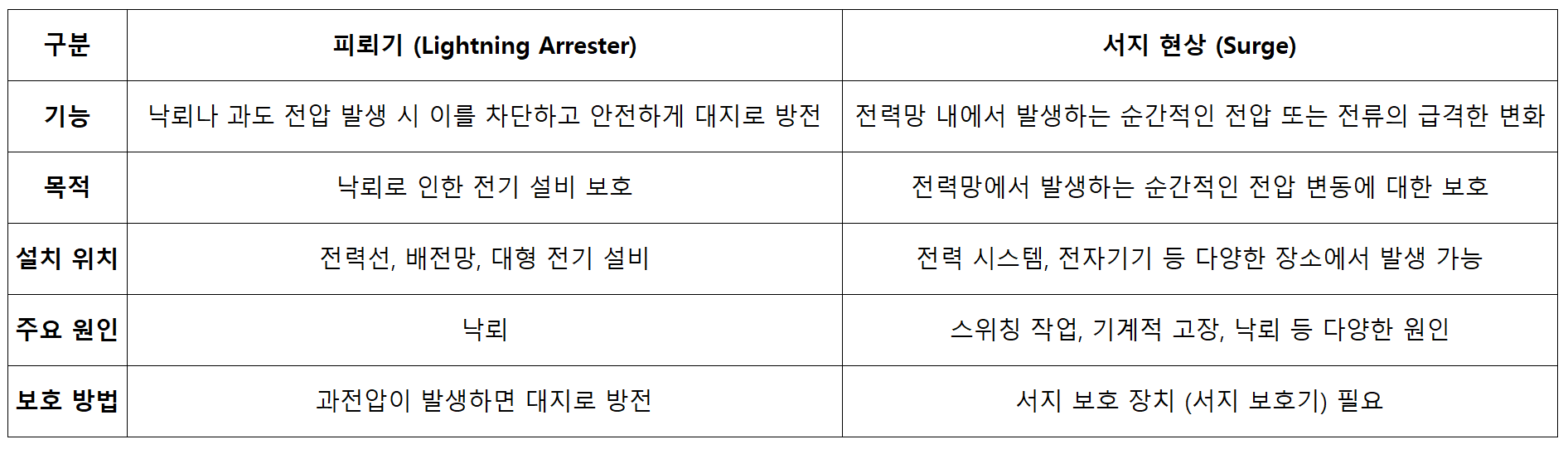

4. 피뢰기와 서지현상 차이점 요약







5. 결론:
피뢰기는 낙뢰로 인한 과도 전압을 처리하는 장치로, 낙뢰 피해를 방지하는 역할을 합니다.
서지 현상은 전력망에서 발생할 수 있는 순간적인 전압 변화로, 이를 방지하기 위해서는 서지 보호 장치가 필요합니다.

둘 모두 전기 설비의 안전을 지키기 위해 중요한 역할을 하지만, 그 목적과 작동 원리가 다릅니다.
