배선용 차단기와 누전 차단기 비교: 역할과 설치 위치의 차이

배선용 차단기와 누전 차단기 비교: 역할과 설치 위치의 차이



1. 개요
배선용 차단기(MCCB)와 누전 차단기(ELB)는 전기설비의 안전을 보장하기 위해 필수적인 역할을 하는 장치들입니다.

각각의 차단기는 다른 목적과 기능을 가지고 있으며, 설치 위치와 사용되는 상황에서도 차이를 보입니다.



MCCB는 과전류 및 단락 상황에서 전기설비를 보호하는 역할을 하며,

ELB는 누전 전류를 감지해 감전 사고를 예방하는 데 중요한 장치입니다.

두 차단기는 전기 시스템에서 상호 보완적으로 작용하여, 전체적인 안전성을 높입니다.



2. 기능
  1) MCCB (Molded Case Circuit Breaker)
    - 과전류 보호를 위한 차단기입니다.
    - 과부하나 단락(쇼트) 등의 과전류 상태에서 회로를 차단하여, 전기 설비를 보호합니다.
    - 회로의 안전성을 높입니다.
  2) ELB (Earth Leakage Breaker)
    - 누전 보호를 위한 차단기입니다.
    - 누설 전류가 발생하면 이를 감지하고 회로를 차단하여, 감전 사고를 예방합니다.
    - 사람의 감전 사고를 방지하는 데 중요한 역할을 합니다.







3. 설치 위치
  1) MCCB
    - 주로 메인 분전반이나 각 회로의 시작점에 설치됩니다.
    - 전체 전기 회로에서 과전류 발생 시 이를 차단합니다.
  2) ELB
    - 주로 분기 회로에 설치됩니다.
    - 전선의 절연 손상이나 다른 원인으로 누전이 발생할 경우 이를 감지하여 차단합니다.







4. 작동 원리
  1) MCCB
    - 내부에 있는 열-자기 차단 장치가 과전류나 단락을 감지하고 회로를 차단합니다.
    - 과부하나 단락 시 전류가 일정 한계를 넘으면 차단됩니다.
  2) ELB
    - 누설 전류(지락 전류)를 감지하여, 일정 값 이상일 경우 회로를 차단합니다.

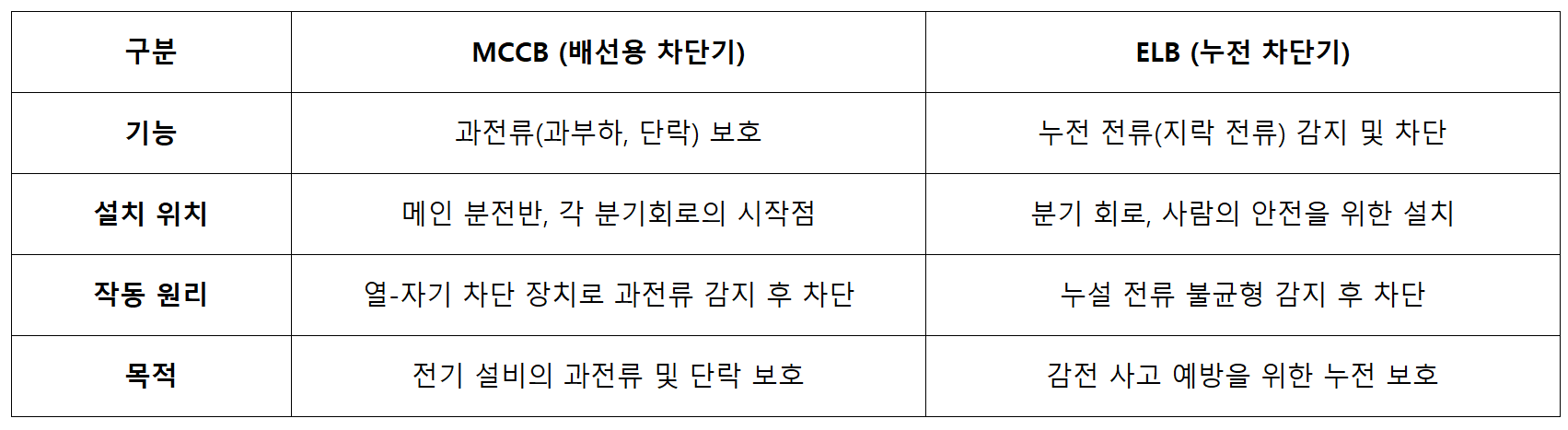

5. 배선용차단기와 누전차단기 차이



6. 결론
MCCB와 ELB는 각각 과전류 보호와 누전 보호라는 중요한 기능을 수행합니다.

MCCB는 전기설비의 과전류와 단락을 차단하여 장비를 보호하는 데 중점을 두고,

ELB는 사람의 안전을 보호하기 위해 누전 전류를 감지하고 차단하는 역할을 합니다.

두 장치는 전기설비에서 각각의 목적에 맞게 설치되며, 서로 다른 종류의 위험에 대응하는 중요한 역할을 하므로,

전기 안전을 위해 적절히 사용되어야 합니다.
