Valve Accessories (Limit Switch, Solenoid Valve, Positioner)에 대해서

Valve Accessories (Limit Switch, Solenoid Valve, Positioner)에 대해서



Control Valve와 On-Off Valve 설치할 때 함께 설치를 해야 하는 Accessories가 있습니다.

바로 Limit Switch, Solenoid Valve, Positioner입니다.



1. Positioner

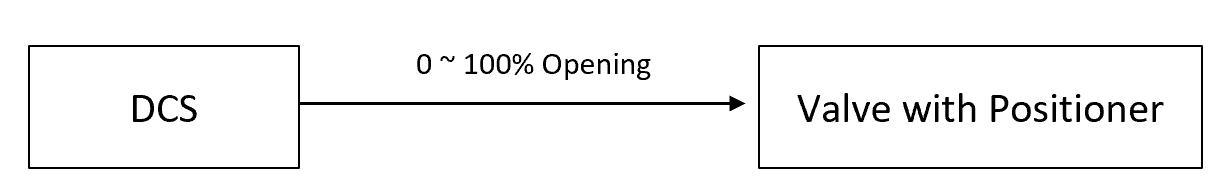

  1) 외부로 부터 신호를 받아 Valve의 개도(Opening)를 0~100% 범위 안에서조절합니다.

      그러므로 Control Valve에 사용합니다.

  2) Positioner는 P/P Positioner와 E/P Positioner 두 가지 방식이 있는데 최근 E/P Positioner을 많이 사용하는 추세입니다.

      Electrical 신호를 받아 Pneumatic(공압)의 힘으로 Valve을 Opening 하는 방식입니다.



2. Solenoid Valve

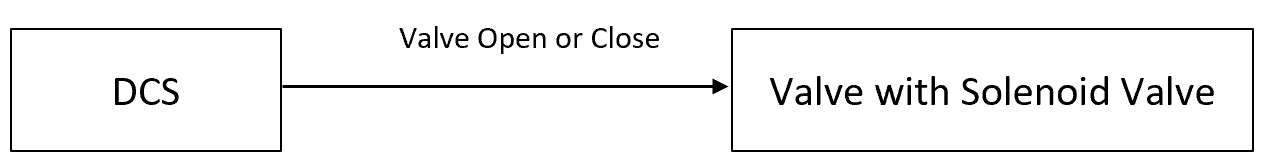

  1) Control Valve에 Positioner를 설치한다면 On-Off Valve에는 Solenoid Valve가 설치됩니다.

      0 또는 1 신호를 Solenoid Valve가 받으면 Valve를 Opne or Close를 시켜줍니다.

  2) On-Off Valve : Open or Close

      Control Valve : 0~100%로 Opening

3. Limit Switch

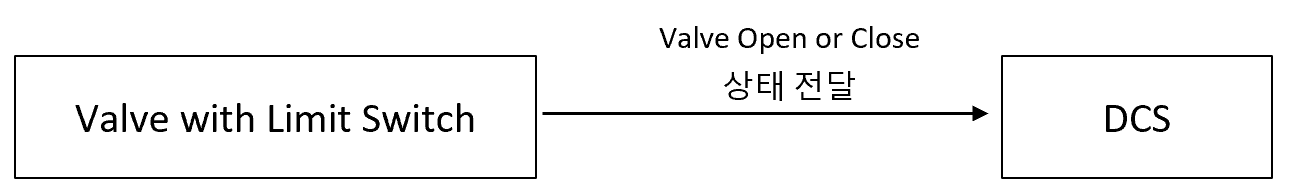

  1) Limit Switch는 Valve의 Open, Close 상태를 조정실에서 확인하기 위해 설치하는 설비입니다.

  2) 설치를 안하는 경우도 있으나 안전한 관리를 위해 설치하는 것을 권장합니다.

  3) Positioner, Solenoid Valve는 Valve 마다 1개 설치하는 반면, Limit Switch는 2개가 설치됩니다.

       Open 용 Limit Switch, Close 용 Limit Switch



※ Special Note

★ I/O Point 정리

  -  Positioner : A.O

  - Solenoid Valve : D.O

  - Limit Switch : D.I



★ 가격적인 측면

  - Positioner, Solenoid Valve가 비싼 편에 속합니다. 그러므로 가격을 낮추려면 B급 Maker(Vendor)를 선정하는 것도

      Cost Down 하는 방법 중 하나입니다.

      그에 반면 Limit Switch는 가격이 비싼 편은 아닙니다.

  - Positioner, Solenoid Valve, Limit Swich에 따라 DCS에 Analog 및 Digital Card도 설치해야 합니다. Card의 가격은

     Analog Card > Digital Card 이므로 Positioner가 많으면 Card 비용도 많이 들게 됩니다.
