스위치, 램프의 A접점, B접점 의미와 회로도의 적용 예시

스위치, 램프의 A접점, B접점 의미와 회로도의 적용 예시



1. A접점, B접점 의미

회로에서 스위치, 램프는 A접점 그리고 B접점에 의해 동작을 합니다.



  1) A접점 (NO = Normally Open)

    - Normal 상태에서 Open (Off)

    - 신호를 받으면 Close (On) 되고, 신호가 끊기면 Open (Off)으로 복귀가 됩니다.

    - 신호를 받아서 Close (On) 된 상태에서 자기유지 회로가 유지되어 신호가 계속 주게 된다면

      Close (On) 상태가 유지가 되며, 자기유지 회로가 끊기게 되면 Open (Off)으로 복귀가 됩니다.



  2) B접점 (NC = Normally Closed)

    - Normal 상태에서 Close (On)

    - 신호를 받으면 Open (Off)

    - 신호를 받으면 Open (Off) 되고, 신호가 끊기면 Close (On) 으로 복귀가 됩니다.

    - 신호를 받아서 Open (Off) 된 상태에서 자기유지 회로가 유지되어 신호가 계속 주게 된다면

      Open (Off) 상태가 유지가 되며, 자기유지 회로가 끊기게 되면 Close (On)으로 복귀가 됩니다.

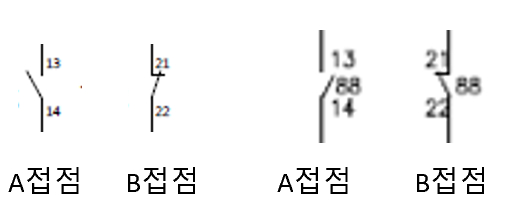

2. A접점, B접점 Symbol

  Vendor 마다 Symbol이 약간씩 다를 수 있습니다.



3. 회로도에 적용

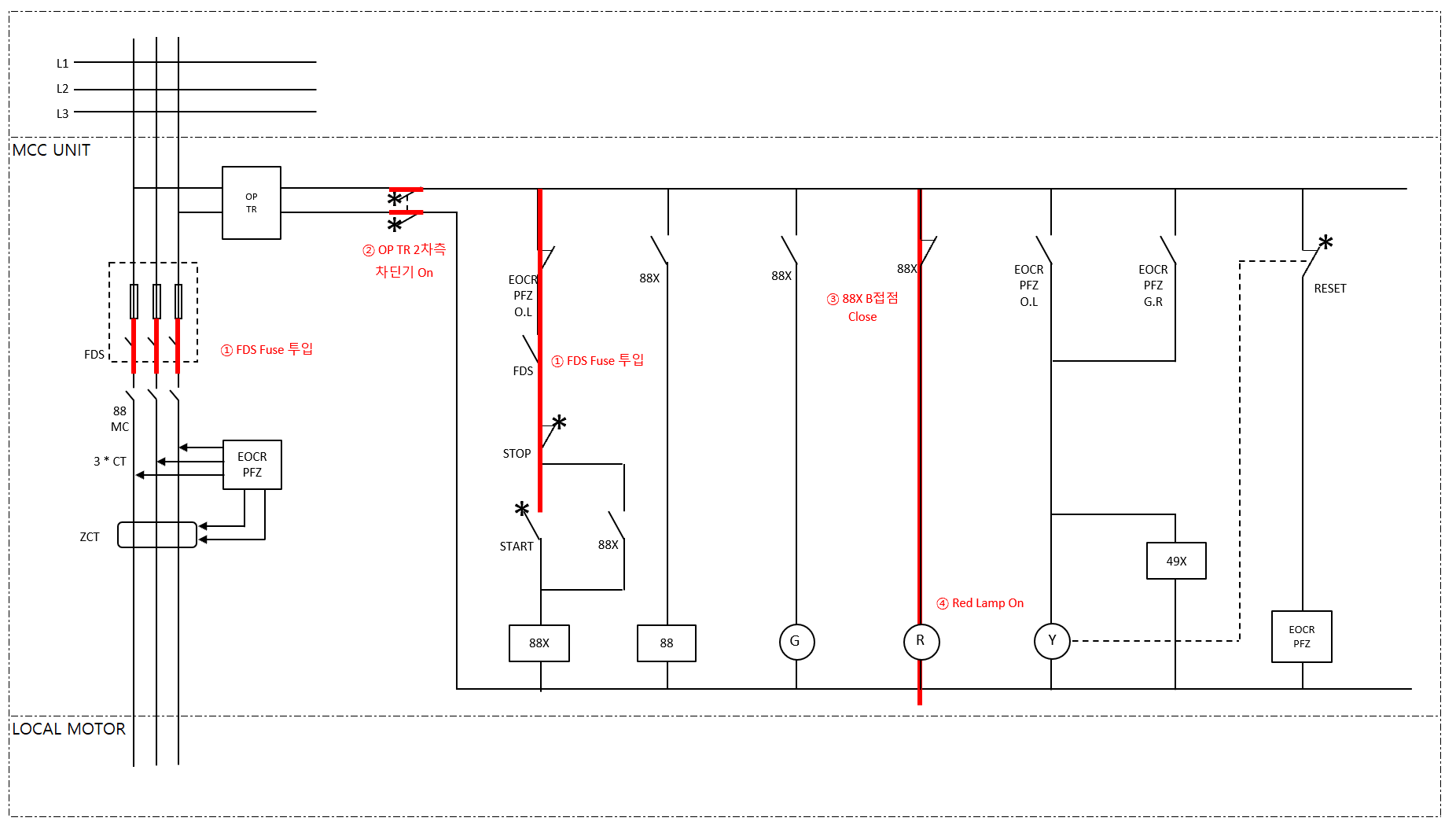

  1) 적용 예시 - 1

    - ① FDS Fuse 투입 → ② OP TR 2차측 차단기 On

    - ③ 88X B접점이라서 Normal Close (On) 이 되므로 ④ Red Lamp는 On이 됩니다.

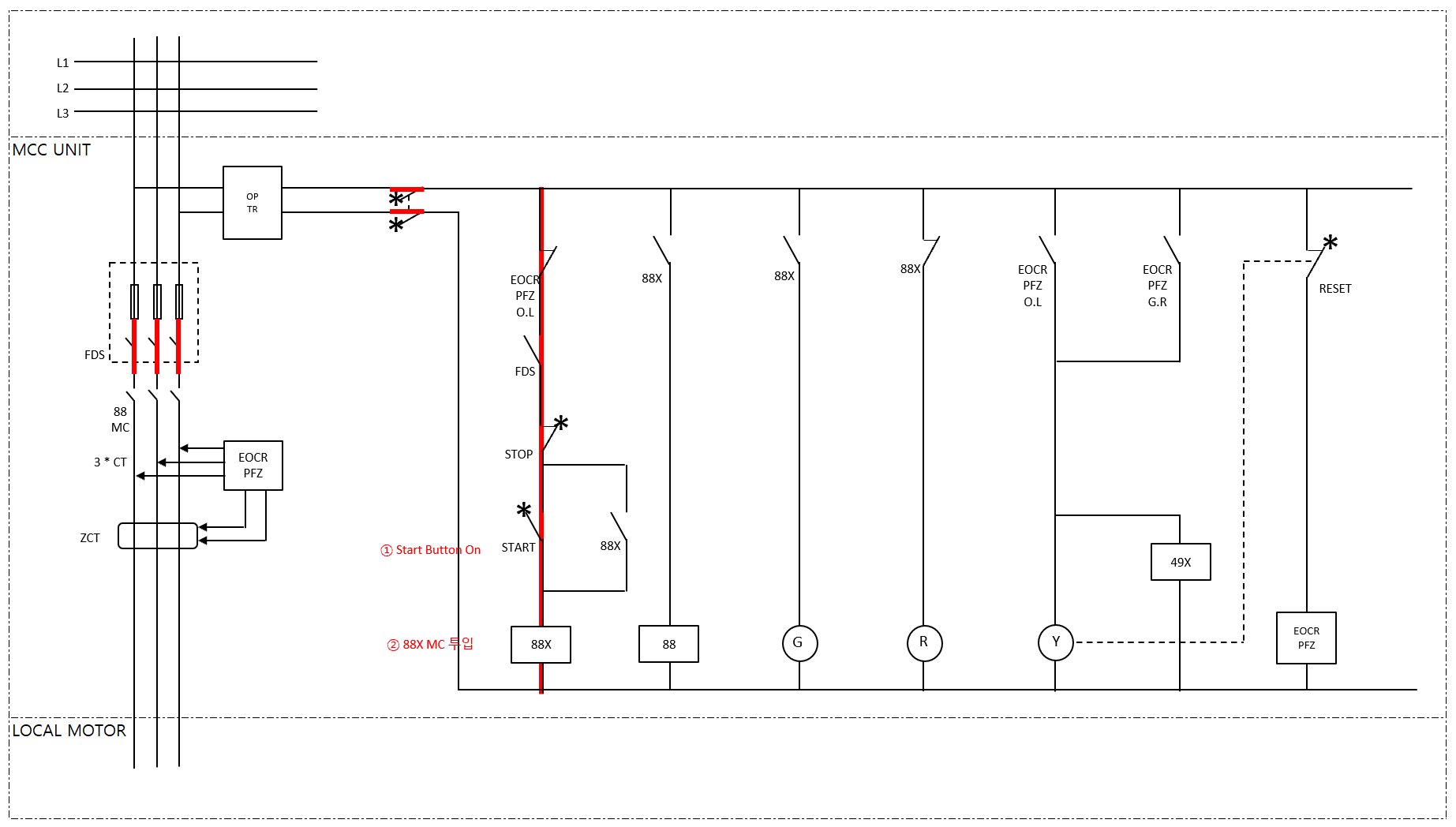

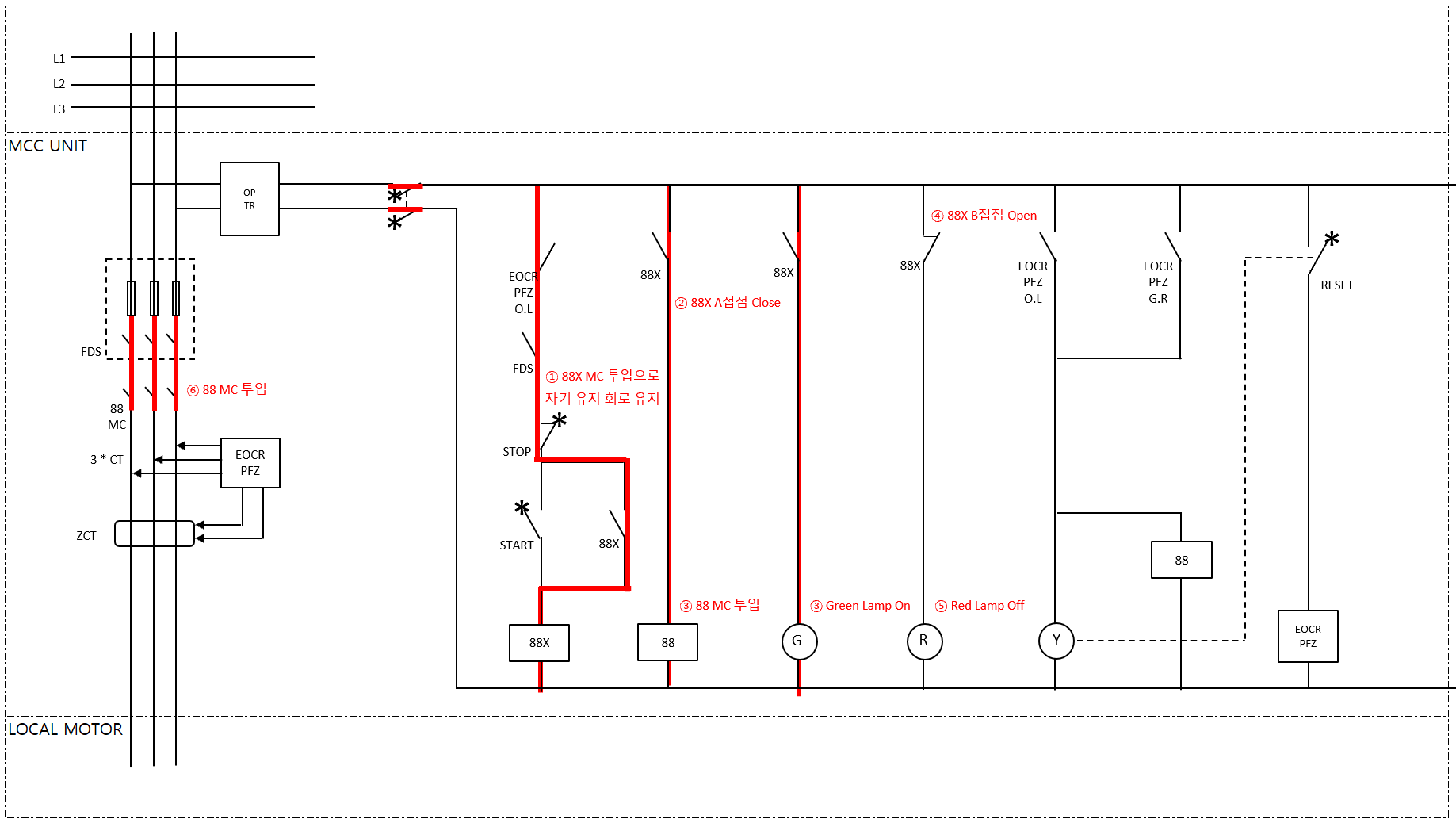

  2) 적용 예시 - 2

    - ① Start Button On하게 되면, ② 88X MC 투입



    - 88X 투입 신호를 받아 ① 88X B접점 동작하게 되어 자기 유지 회로가 유지됨

    - ② 88X B접점은 88X 투입신호를 받고 Close → Open 됨

    - 이로 인해 ③ 88MC 투입 → ⑥ 88 MC 투입됨 & Green Lamp On

    - 88X 투입 신호로 인해 ④ 88X B접점은 Open → Close가 되고 ⑤ Red Lamp Off 됨
