Level Transmitter의 오차 발생 시 Capillary Tube 길이 부터 검토

Level Transmitter의 오차 발생 시 Capillary Tube 길이 부터 검토







1. Level Transmitter의 Capillary Tube 길이에 따른 오차 가능성

1) 온도 영향
  - Capillary Tube 내부에는 **충전 유체(Fill Fluid)**가 존재함
  - 튜브 길이가 길어질수록 외부 온도 변화에 의한 팽창·수축 영향이 커짐
  - 특히 외부와 내부 온도가 다를 경우, 레벨이 아닌 온도에 의해 출력값이 변화할 수 있음
  - 이는 대표적인 오지시(false reading) 원인임

2) 압력 손실 및 전달 딜레이
  - 튜브가 길면 압력 전달 속도가 느려짐
  - 미세한 오차나 압력 손실 발생 가능
  - 결과적으로 측정 신호의 지연 또는 정확도 저하 우려 있음

3) 설치 조건의 민감성 증가
  - 수평/수직 경사, 고저차가 유체 분포에 영향을 줄 수 있음
  - 긴 튜브는 이러한 설치 조건에 더욱 민감해짐
  - 결과적으로 정확한 계측에 불리함







2. 일반적으로 권장되는 길이 기준
1) 5미터 이내: 일반적으로 큰 문제가 없는 범위
2) 7~10미터: 설치 가능하나, 제조사의 보증 범위 확인 필요
3) 15미터 이상: 온도 보상 설계 또는 전용 제품 필요

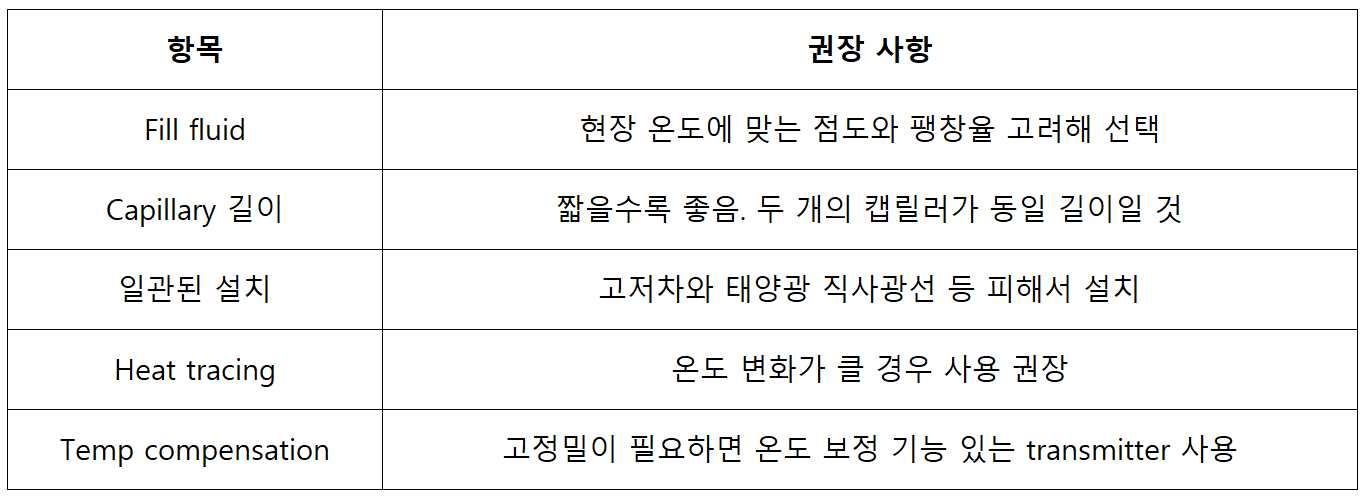

3. 오지시 방지를 위한 TIP
