Motor Power Terminal Box 크기의 중요성

Motor Power Terminal Box 크기의 중요성

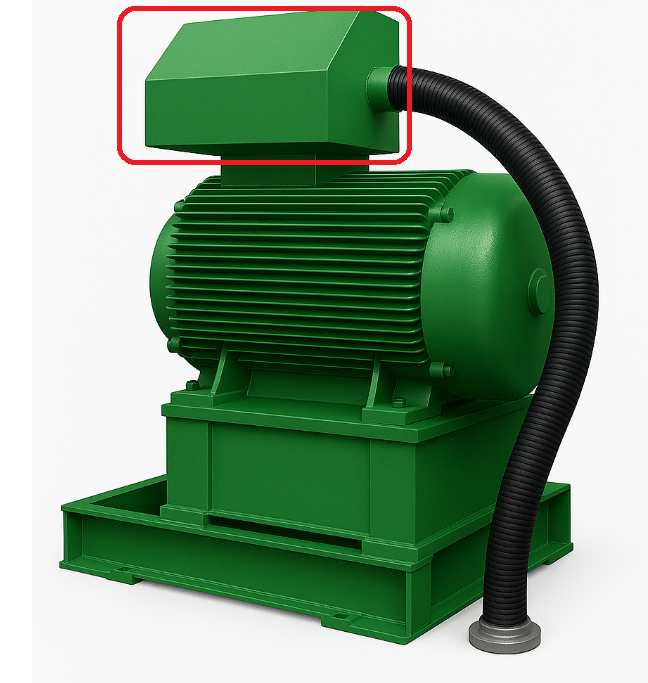

1. Power Terminal Box란 무엇인가
1) 전동기의 Power Terminal Box는 전력 케이블을 전동기 내부 권선과 연결하기 위한 접속함입니다
2) 내부에는 전력 단자(Terminal), 접지 단자, 그리고 경우에 따라 내부 온도 센서 및 각종 제어 배선이 함께 존재하기도

    합니다
3) 외부에서 공급되는 전력을 안정적이고 안전하게 전동기에 전달하기 위한 핵심 구성 요소로,

    설치 시 설비의 신뢰성과 시공 품질을 좌우하는 부분입니다





2. Power Terminal Box 크기가 작업에 미치는 영향
1) Power Terminal Box의 크기가 작을 경우, 작업자는 매우 제한된 공간에서 케이블을 삽입하고 손을 넣어 작업을

   수행해야 합니다
2) 특히 전동기 시공 중 피복 제거, 단자 연결, 체결, 토크 확인 등의 세부 작업이 비좁은 공간에서 이루어지면

   다음과 같은 문제점이 발생합니다
  - 작업자의 손과 공구가 동시에 들어가지 않아 작업시간이 길어짐
  - 케이블의 피복 손상이나 절단 길이 오차 발생 가능성 증가
  - 단자 체결 시 너트가 비틀리거나 토크가 불충분하게 적용되는 사례 다수
  - 복수의 케이블이 들어가는 구조에서는 인입 방향과 배치에 제약이 생겨 과열, 간섭 등의 문제 발생
  - 결국 반복작업 및 수정작업으로 인해 전체 공정 효율이 떨어지고, 결과적으로 품질 저하 우려가 있음





3. 실무에서 빈번히 발생하는 사례
1) 전동기 구매 시 외형치수나 전기적 성능(출력, 정격전압 등)에 집중한 나머지,

   Terminal Box 크기가 과소 설계된 제품이 납품되는 경우가 종종 있음
2) 특히 전동기 공급사와 실제 케이블 시공업체 간의 소통이 부족한 경우, 케이블 굵기(전류량 기준)에 비해 Box가 작아

   납품된 사례가 보고됨
3) 이러한 경우, Box 내 케이블 작업을 위해 추가적인 개조(예: Box 교체, 케이블 포설 방향 변경, 내부 구조물 제거 등)가

   필요하게 되며, 이는 시공비용 증가 및 납기 지연으로 이어짐
4) 실제 설비 운전 중에도 Box 내 배선 밀집으로 인해 발열, 절연 파괴 등의 고장이 발생한 사례도 다수 존재함





4. 적절한 Terminal Box 크기의 판단 기준
1) Terminal Box 크기는 단순히 전동기 외형에 비례해서 결정할 문제가 아닙니다
2) 다음과 같은 요소들을 고려하여 충분한 여유공간이 확보되도록 설계하는 것이 필요합니다
  - 적용 케이블의 수량과 규격: 단심(Single core), 다심(Multi core), 차폐 유무 등
  - 작업자가 손과 공구를 동시에 삽입할 수 있는 공간
  - 내부 단자대 간격 및 배선 정리를 위한 마진 공간
  - 추후 유지보수(케이블 교체, 단자 점검)를 고려한 접근성
  - 절연거리 확보를 위한 여유 공간
3) 일반적으로, 전동기 전력 단자 하나당 최소 50~70mm 이상의 설치 공간 확보가 권장되며,

    3상 기준 최소 200mm 이상의 작업 공간이 바람직한 것으로 여겨집니다
4) 고압(High Voltage) 전동기의 경우에는 절연 및 방열 여건을 고려해 그 이상의 여유 공간이 요구됩니다
