차압식 유량계에서 Seal Pot의 역할 완전 정리

차압식 유량계에서 Seal Pot의 역할 완전 정리





1. 차압 전송기의 정확한 측정을 위한 액체 밀봉 유지

차압식 유량계(Differential Pressure Type Flowmeter)는 압력 차이를 측정해 유량을 계산합니다.



이때, Seal Pot(씰 팟)은 트랜스미터와 프로세스 라인 사이에 설치되어, 트랜스미터 측으로 일정한 액체 컬럼(높이)을 유지하게 도와줍니다.

이렇게 하면 측정 라인에 기체가 들어가는 것을 방지하여 정확한 압력 차 측정이 가능합니다.





2. 트랜스미터 보호 (부식, 고온, 오염 등)
Seal Pot은 트랜스미터에 직접 프로세스 유체가 닿지 않도록 버퍼 역할을 합니다.

특히 부식성 유체, 고온 유체, 고점도 유체를 다룰 때는, Seal Pot에 적절한 전용 액체를 채워서 트랜스미터를 보호합니다.





3. 응축수 또는 프로세스 액체의 균일한 높이 유지
예: 스팀 라인 측정 시, 응축수가 Seal Pot에 차 있어야 트랜스미터 양쪽에 같은 액주(液柱) 높이를 유지할 수 있습니다.

높이가 달라지면 오차 발생 → 이를 방지하기 위해 Seal Pot을 사용합니다.





4. 일반적인 설치 위치
수직 파이프 또는 수평 파이프 라인의 양쪽 측정 포인트에 설치됨.

일반적으로 두 개 사용 (High side, Low side 각각), 트랜스미터보다 높은 위치에 설치해서 중력으로 액체가 유지되도록 함.

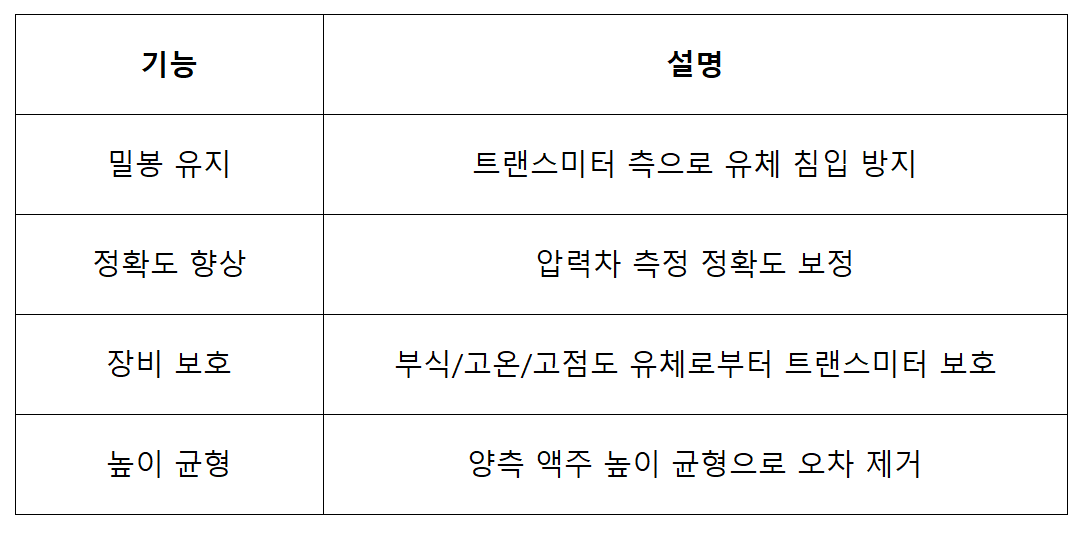

5. 요약
