1. 차단기의 정의
차단기는 과전류, 단락, 또는 비정상적인 전압 상황에서 전기 회로를 자동으로 차단하거나 정상 상태로 복구시키는 전력 설비입니다. 전력 시스템의 안정성을 유지하고 설비를 보호하기 위해 사용됩니다.





2. 차단기의 종류 및 특징
  1) 가스차단기, GCB (Gas Circuit Breaker)
    - SF6 가스를 절연 매체로 사용하며, 높은 차단 성능과 신뢰성을 제공
    - 소형화 가능하며, 초고압 전력망에서 주로 사용됨

    - 차단기 내부의 SF6 가스는 절연과 아크 소멸을 동시에 수행할 수 있어, 고전압 전력망에서의

      안정성 확보에 중요한 역할을 함



  2) 진공차단기, VCB (Vacuum Circuit Breaker)
    - 진공 상태에서 아크를 최소화하여 내구성과 신뢰성이 높음
    - 중압 전력 설비에 적합하며, 유지보수가 적음

    - VCB는 중압 설비에 사용되며, 특수한 전압에서 사용하기에 적합

    - 환경에 민감하지 않아 대체로 친환경

  3) 유입차단기, OCB (Oil Circuit Breaker)
    - 절연유를 통해 아크를 소멸시키며 높은 차단 능력을 제공
    - 유지보수가 복잡하며 누유 위험이 있어 최근 사용이 줄어듦

    - 과거에 많이 사용되었으나, 누유 문제와 유지보수의 어려움으로 점차 다른 기술로 대체

  4) 기중차단기, ACB (Air Circuit Breaker)
    - 공기를 절연 매체로 사용하며, 저압 배전 설비에서 널리 사용
    - 설치와 조작이 간단하지만 고압 설비에는 부적합

    - 빠른 트립 속도와 저렴한 가격으로 널리 사용되지만, 고압 회로에는 적합하지 않음 일반적으로 배전반에 설치된다.

  5) 고압전자접촉기, VCS (Vacuum Contactor Switch)
    - 진공 매체를 활용해 컨택터와 차단기의 기능을 결합한 장치
    - 반복적인 스위칭 작업에 적합하며, 모터 제어용으로 활용

    - 모터 제어 및 중압 회로에서 높은 반복적 스위칭 성능을 요구하는 경우에 유용하게 사용

  6) 배선용차단기, MCCB (Molded Case Circuit Breaker)
    - 소형화된 설계로 배전반에 쉽게 설치 가능하며, 과부하 및 단락 보호 기능 제공
    - 주로 저압 설비에서 사용되며, 경제적인 선택이 가능

    - 저압 전력 시스템에서 사용되며, 간편한 설치와 교체가 가능해 소규모 전력 설비에서 매우 인기가 높음

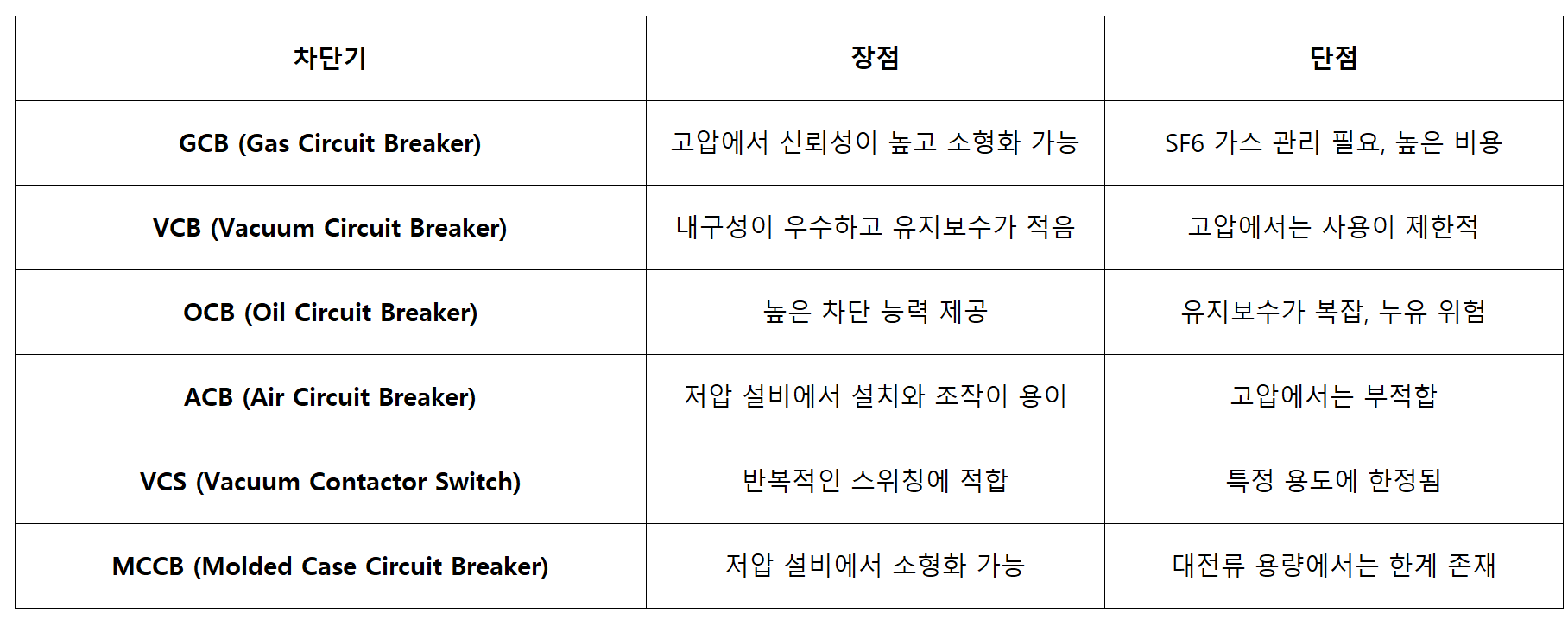

3. 차단기의 종류별 장점 및 단점
