IP CLASS 해석과 적용: 설비 환경에 맞는 보호 등급 선택하기

IP CLASS 해석과 적용: 설비 환경에 맞는 보호 등급 선택하기



1. 개요
  1) 전기기기의 외함은 주변 환경과 운전 조건에 맞춰 내부의 충전부와 운동부를 보호하는 중요한 역할을 합니다.

  2) 이를 위해 적절한 보호 등급을 설정해야 하며, IP 등급이 이를 결정하는 주요 기준이 됩니다.
  3) IP 등급은 IPXX로 표시하며, XX는 숫자가 됩니다.

    - X는 고형물체, 즉 먼지와 같은 물질로부터의 보호 수준을 나타내냅니다.

    - Y는 물에 대한 보호 수준을 나타냅니다.
  4) IP는 Ingress Protection의 약어로, 외부 물질(먼지, 물 등)로부터 기기 내부를 보호하는 정도를 평가합니다.

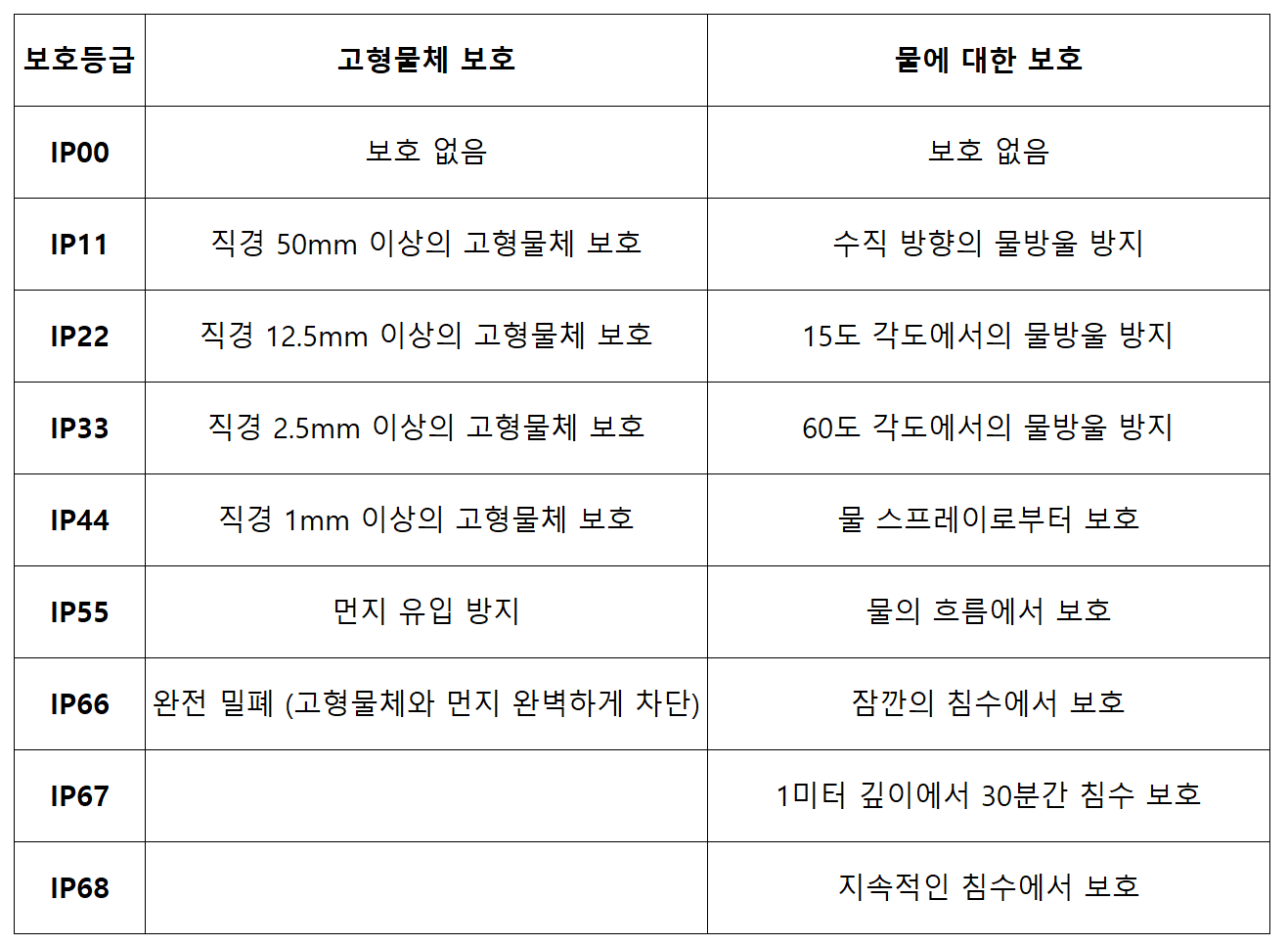

2. 보호 등급 테이블







3. 사용 예시
  1) 옥내형에서는 주로 분진이 문제가 되며, 방수는 필요하지 않기 때문에 IP40을 선택합니다.
  2) 옥외형의 경우에는 비와 먼지에 모두 노출될 수 있어 IP54 이상을 사용하여 외부 환경으로부터 기기를 보호합니다.









4. 보호 등급 업그레이드는 작업자의 선택
보호 등급은 기본적으로 환경에 맞춰 설정되지만, 설비 보호의 필요성에 따라 한 단계 업그레이드되기도 합니다.

예를 들어, 창고와 같은 실내 공간에서는 일반적으로 물에 대한 위험이 적지만, 물이 셀 수 있는 상황을 고려해

방수 등급을 높이는 경우도 있습니다.

이러한 업그레이드는 기기의 안전성을 더욱 강화하고, 예상치 못한 위험 요소로부터 보호하는 데 도움을 줍니다.
