MCC Unit Primary(1차)&Secondary(2차) Power Plug 이해 및 실측 사진

MCC Unit Primary(1차)&Secondary(2차) Power Plug 이해 및 사진 설명

1. MCC Unit Primary&Secondary Power Plug 이해

  1) MCC Unit Primary(1차) Power Plug
    - MCC PANEL에서 공급된 전원이 Primary Power Plug를 통해 MCC Unit으로 공급됩니다.

  2) MCC Unit Secondary(2차) Power Plug
   - MCC Unit 내의 Schematic 회로에 문제가 없고 FDS와 MC가 투입되면,

     Secondary Power Plug를 통해 현장의 모터로 전원이 공급됩니다.

  3) 요약된 내용
    - Primary(1차) Power Plug : MCC PANEL에서 MCC Unit으로 전원을 공급.
    - Secondary(2차) Power Plug : MCC Unit 내 회로가 정상 작동 시 현장 모터로 전원을 공급.

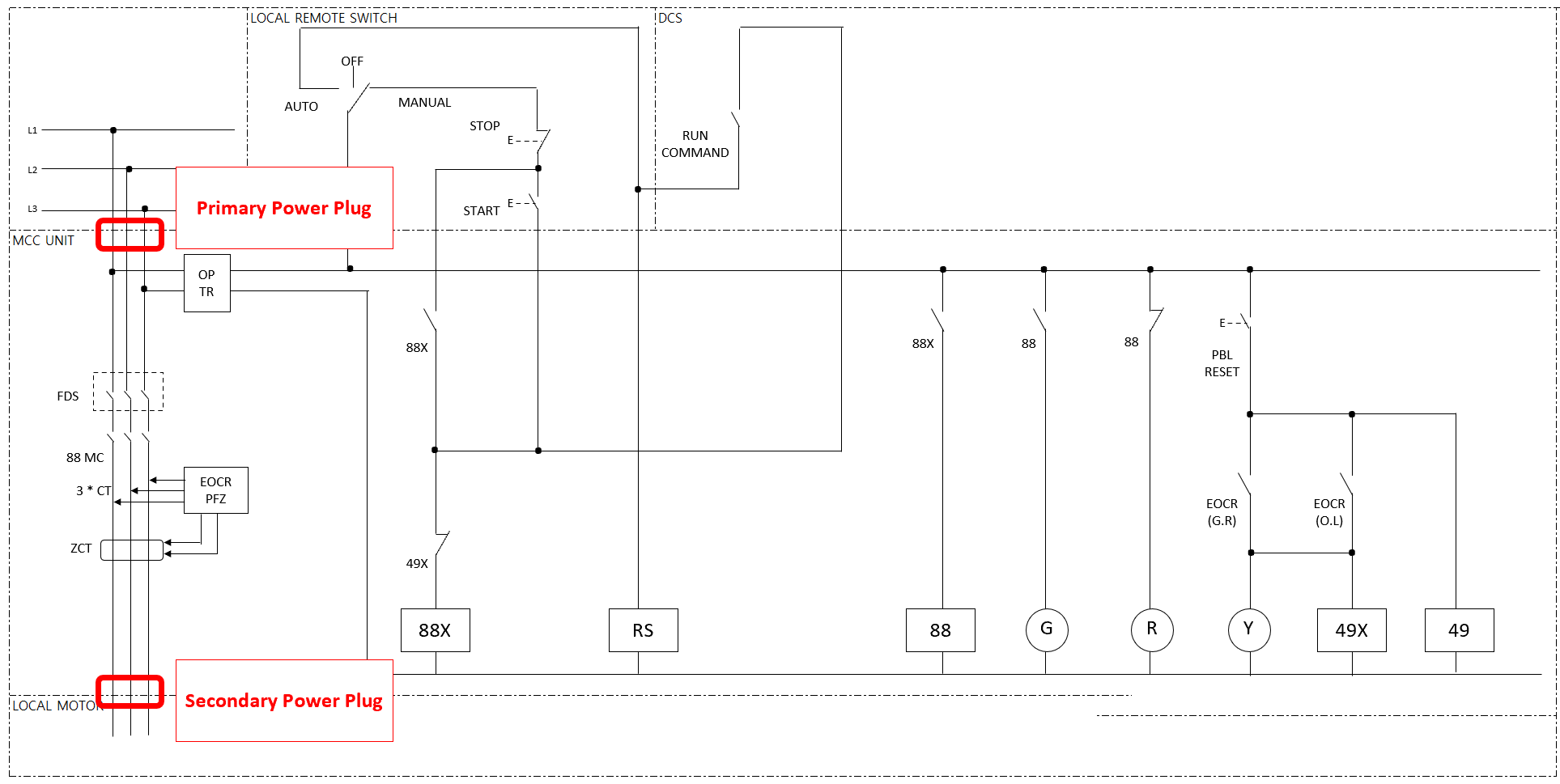

2. Schematic Diagram 도면에서 Primary/Secondary Power Plug의 위치



3. 실측 사진

  1) Primary Power Plug





2) Secondary Power Plug

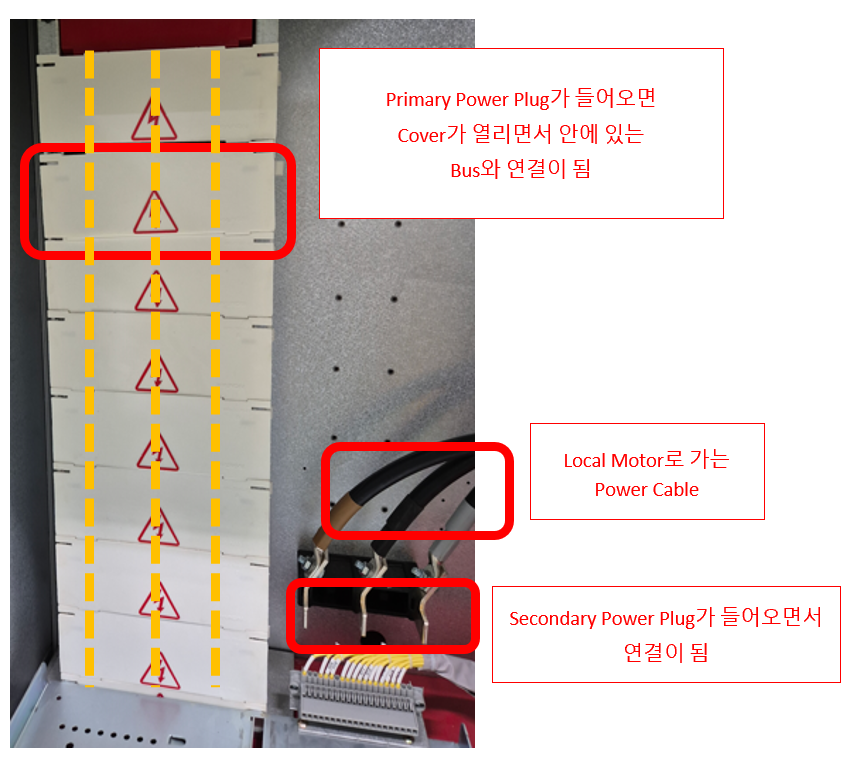

3) Primary/Secondary Power Plug가 연결되는 부분

  ** 주황색은 MCC Panel 내부의 Bus
